模拟运算电路图及工作原理讲解(二)

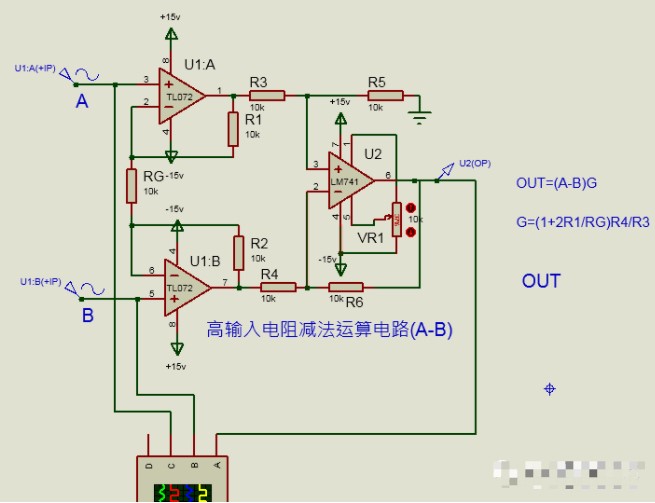

电路原理图

电路功能

因为输入电阻高,所以信号源电阻产生的误差可忽略不计，像模拟记录仪等要进行大幅度零点移动的仪表可使用本电路。例如，要记录±10V电压的变动情况，可把信号从A输入，由外部基准电压发生器产生的10.000V电压从B输入,如果记录仪的灵敏度不够，可使A - B的输出具有增益G。使用普通OP放大器或隔离放大器时要注意零点漂移。但是增益漂移往往可以忽略，遇到这种情况，可先把偏差扩大,然后再记录，就能搞清漂移状态。

电路工作原理

本电路也叫仪表放大器，RG用来选定增益，可根据电路图中的公式求出。如果去掉RG,OP放大器U1A和U1B则成为单纯的缓冲放大器，OP放大器U2是标准的差动放大电路，R3~ R6要匹配，应使用±0.1%误差的电阻，或者准备多个±1%的电阻，分别测出其阻值，从中选择误差小的4对，如果不提高精度，同相电压变化引起的误差就会加大。

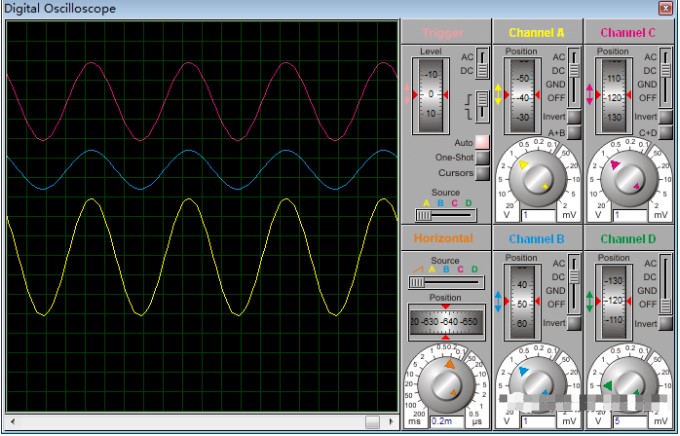

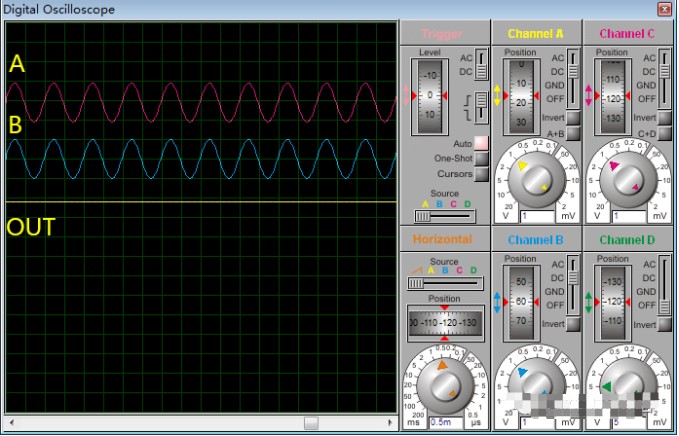

如图所示，A输入1V，1K正弦波，B输入1V,1K正弦波。输出为0。改变参数A输入2V,1K正弦波，B输入1V,1K正弦波，理论上输出应该为(2V-1V)*3=3V,1K正弦波(增益为3)，仿真与理论对应，电路正确。
