运放的直流电源抑制比

电源抑制比的概念，接触过运放的读者应该知道，指的是运放对电源噪声或者纹波的抑制能力，噪声和纹波是交流的，所以运放的电源抑制比一般指的是AC PSRR。但是什么又是运放的直流电源抑制比(DC_PSRR)呢?是指运放供电电压的变化，引起运放输入失调电压的变化，这两个变化之比就是运放的直流电源抑制比。

运放的Datasheet中通常以1V的电源电源变化，引起多少uV输入失调电压的变化来定义DC_PSRR，单位是uV/V，如下图LM358的DC_PSRR，1V电源的变化，最大引起15uV的输入失调电压。

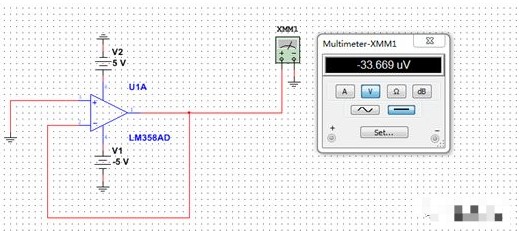

下面通过仿真实验来验证，LM358跟随电路，正负5V供电，同相输入端接地，输出的-33.669uV即为此跟随电路的失调电压。

如果我们将+5V改成+12V(正电源增大7V)，-5V不变，结果会怎样?输出变成了196.42uV,失调电压明显增大了(我算了半天，失调电压增量为196.42uV - (-33.669uV) = 230.089uV，如果是DC_PSRR是15uV/V,7V * 15uV/V = 105uV，失调电压增量怎么可能是230.089uV。后来想想，也可能是电源电源变化，也引起了运放本来的失调电压Vos的增大，所以这里就没有深究了)。

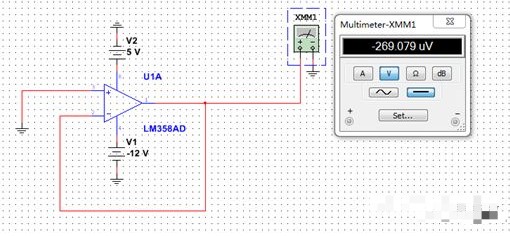

如果我们将-5V变成-12V(负电源减少7V)，+5V保持不变，结果会怎样?输出变成-269.079uV,向负方向变大。

如果我们将+5V变成成+12V(正电源增大7V)，将-5V变成-12V(负电源减少7V)，一边增大，一边减少，相当于电源并没有变化，所以失调电压还是维持在-33.669uV。

很多时候，我们并不关心这个参数，有两个原因，一、运放的供电是稳定的，不会一下从15V掉到5V。二是、DC_PSRR相比于运放的失调电压，它真的很小，比如LM358的失调电压最大可以到4mV,而DC_PSRR最长才15uV,基本可以忽略。但是对于一些零偏移的运放，DC_PSRR还是比较可观的，读者可以进一步研究。另外通过上面的实验，我们至少还明白一点，双电源供电正负电源值对称时，DC_PSRR引起的失调是比较小的。
