SWM181 ADC通过DMA传输数据的介绍

关于ADC

01功能讲解

SWM181-SARADC简介以及使用

SARADC的分辨率是12-bits，最多8路输入通道，最高1MSPS转换速率，支持单次模式和连续模式，具备深度为8的 FIFO，支持软件、PWM、TIMER启动，且每个通道都有自己独立的转换结果数据寄存器和转换完成、数据溢出状态寄存器，支持DMA传输。

使用TIMER 触发：将SAR ADC 配置寄存器（CTRL）中TRIG（BIT[15:14]）设置为2（TIMER2 触发）或3（TIMER3 触发）。TIMER可作为定时器或计数器（支持级联）使用。当对应TIMER 计数值减置0时，将触发ADC 配置寄存器（CTRL）中选中的通道（CHx）进行采样。可以通过ADC采样完成中断进行结果获取。TIMER 触发仅支持单次模式，每次触发选中通道采样一次（支持求平均）。

SWM181-DMA简介以及使用

SWM181的DMA支持FLASH 与 SRAM 间数据搬运，SAR ADC 采集数据至SRAM数据搬运，SIGMA-DELTA 采集数据至SRAM数据搬运，CAN接收数据至SRAM搬运。我们此例程主要是使用SARADC的数据搬运。

DMA控制器有5个通道， 每个通道专门用来管理来自于一个特定外设对存储器（SRAM）访问的请求，我们需要用到通道2将ADC0（SAR-ADC）的转换数据搬入到存储器（SRAM）。如果DMA初始化时如果配置了中断使能寄存器IE，当所配置通道传输完指定数据长度时会产生中断， 此时中断状态寄存器IF对应位自动置1，对该位写1则清除中断，我们可通过读此寄存器来判断是否产生了中断。

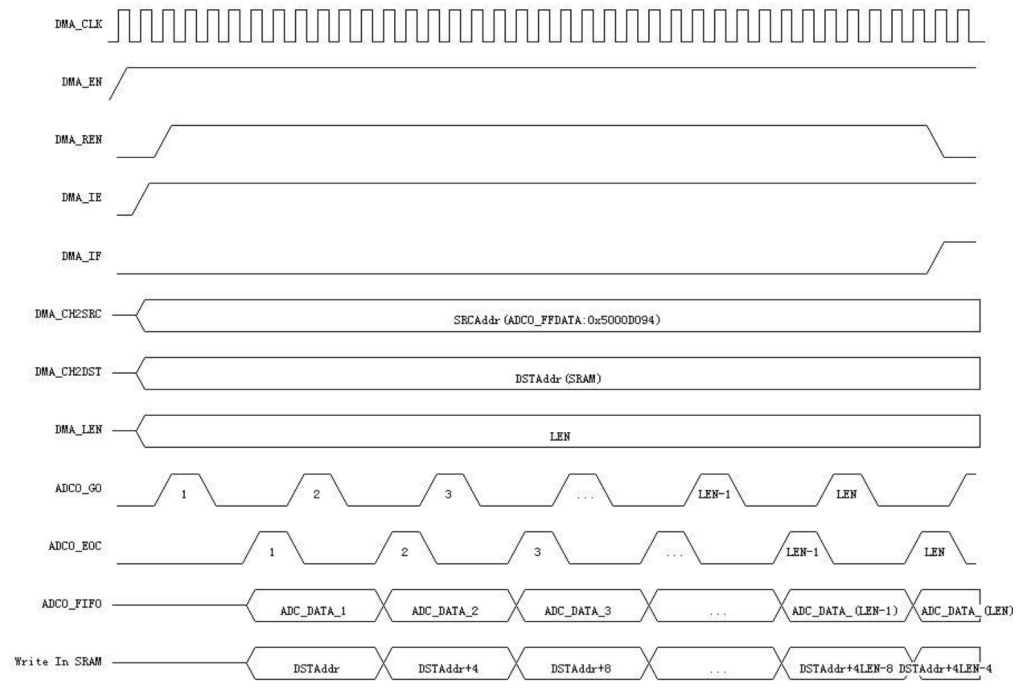

SAR ADC 中 FFDATA 内数据写

02程序编写

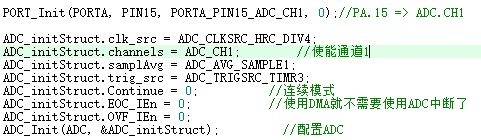

ADC初始化

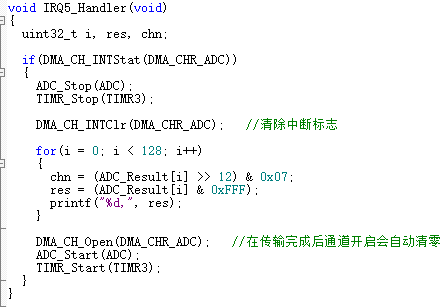

DMA初始化

Timer初始化

运行

观察现象

03实验现象

现象

结论

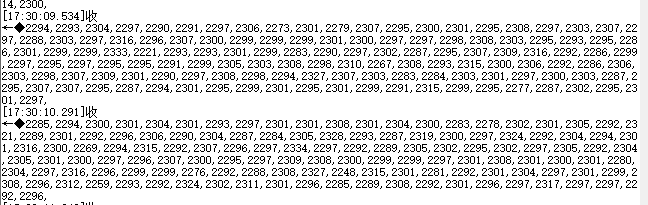

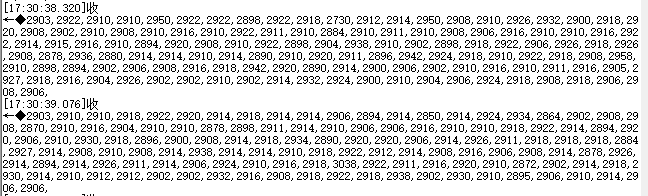

不同电压下，ADC数据直接通过串口打印出来，且数值正确。
