有网友提问说晶体管基本放大电路有几种接法？一般来说晶体管的基本放大电路有三种接法：共射极放大电路、共基极放大电路和共集极放大电路。

1. 共射极放大电路：电源和负载分别连接在晶体管的集电极和发射极上，信号输入则通常连接在晶体管的基极上。这种放大电路具有电压放大和电流放大两个方面的特点，以及较低的输入阻抗和中等的输出阻抗，广泛应用于各种放大器和振荡器。

2. 共基极放大电路：电源和负载分别连接在晶体管的集电极和基极上，信号输入则通常连接在晶体管的发射极上。这种放大电路具有高的输入阻抗、低的输出阻抗、较大的电流放大系数和中等的电压放大系数，适用于低信号电平的放大和高频振荡。

3. 共集极放大电路：电源和负载分别连接在晶体管的发射极和集电极上，信号输入则通常连接在晶体管的基极上。这种放大电路具有高的输入和输出阻抗、低的电压放大系数和中等的电流放大系数，适用于缓冲放大器和阻抗变换器。

基本放大电路当然也还有其他类型的接法；比如单极型管的单极放大电路，用场效应管作为放大器件组成的放大电路，称为场效应管放大电路。场效应管和双极型晶体管一样是电路的核心器件，在电路中起以小控大的作用。在场效应管的放大电路中，为实现电路对信号的放大作用，必须要建立偏置电路以提供合适的偏置电压，使场效应管工作在特性的恒流区。

在这里我们再来讲解一下晶体管和基本放大电路；并给大家分享几个电路图：

晶体管早在1929年晶体管就已经诞生。

晶体管泛指一切以半导体材料为基础的单一元件，包括各种半导体材料制成的二极管、三极管、场效应管、可控硅等，晶体管有时多指晶体三极管。晶体管具有整流、放大、开关、检波，稳压、信号调制等多种功能。

晶体管是可以被看作电控开关的3端子器件。其中一个终端充当控制终端。理想情况下，如果将电流施加到控制端，则该装置将充当两个端子之间的闭合开关，否则其作为开路开关。

1956年，肖克利、巴丁、布拉顿三人，因发明晶体管同时荣获诺贝尔物理学奖。肖克利也被誉为晶体管之父。

1958年，德州仪器的杰克·基尔比（Jack Kilby）建立了第一个集成电路，由两个双极晶体管组成，该晶体管连接在单片硅片上，从而启动了“硅时代”。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

基本放大电路应用非常多，基本放大电路既可以放大交流信号，也可放大直流信号和变化非常缓慢的信号，且信号传输效率高，具有结构简单、便于集成化等优点，集成电路中多采用这种耦合方式。基本放大电路输入电阻很低，一般只有几欧到几十欧，但其输出电阻却很高。

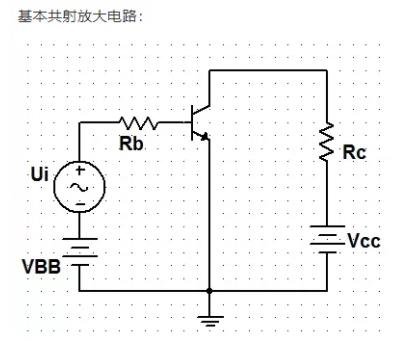

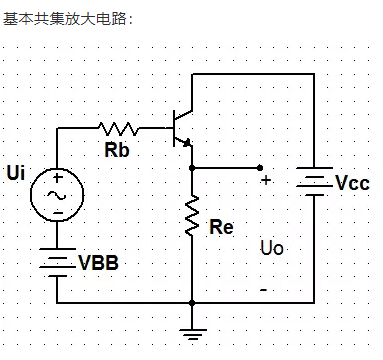

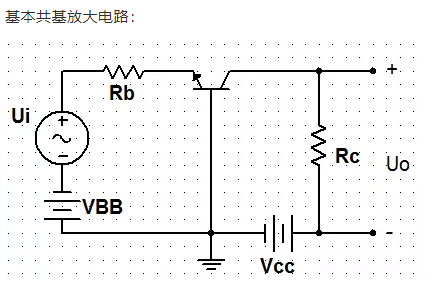

晶体管放大电路的三种接法图分享：

共射接法为基极和发射极构成输入回路，集电极和发射极构成输出回路。共射电路既能放大电流又能放大电压，输入输出电阻居三种电路之中，输出电阻较大，频带较窄。常用作为低频电压放大电路的单元电路。

共基接法为发射极和基极构成输入回路，集电极和基极构成输出回路。共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点，常用于电压放大电路的输入和输出级。

共集接法为基极和集电极构成输入回路，发射极和集电极构成输出回路。共基电路只能放大电压不能放大电流，输出电阻小，电压放大倍数、输出电阻与共射电路相当，是三种接法中高频特性最好的电路。常作为宽频带放大电路。

一般而言晶体管单管放大电路的三种基本接法就是共射、共集、共基三种基本接法，但是三种基本接法应用上各有不同。

晶体管基本放大电路三种接法比较

1.共射电路既能放大电流又能放大电压，输入电阻居三种电路之中，输出电阻较大，频带较窄，常作为低频电压放大电路的单元电路；

2.共集电路只能放大电流不能放大电压，输入电阻最大，输出电阻最小，具有电压跟随的特点，常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的方式；

3.共基电路只能放大电压不能放大电流，输入电阻小，电压放大倍数、输出电阻与共射电路相当，具有电流跟随的特点，是三种接法中高频特性最好的电路，常作为宽频带放大电路。
