WKPG-50G 预稳压模块

产品概述

WKPG-50G前端预稳压模块为DC-DC变换器配套产品，使用时连接于DC-DC变换器前端，用来处理系统输入的浪涌电压、尖峰电压及瞬态跌落，经预稳压处理后为DC-DC变换器提供可靠的输入电压。

模块内部采用表面贴装元件组装，并采用金属外壳灌封封装。广泛应用于航空、航天等军用领域和有高可靠性要求的工业领域。

根据输入电压Vin的变化，预稳压模块的工作模式如下：

Vin≤6.5V：模块无输出；

6.5V＜Vin＜11V：模块输出跟随输入电压且略低于输入电压；

11V≤Vin＜17.5V：模块进入升压工作模式，将输出电压升高至20V；

17.5V≤Vin≤38V：模块输出跟随输入电压且略低于输入电压；

Vin＞38V：模块将输出电压箝位至37VDC。最高可以承受母线电压80V/50ms浪涌和50欧姆阻抗下±600V/10µs尖峰；

输入电压由28V跌落至8V：模块进入升压工作模式，将输出电压升高至20V。

产品的设计与制造符合SJ 20668-1998《微电路模块总规范》和Q/WK 20623《微电路模块WKPG-50型预稳压模块详细规范》的要求。

极限参数

·输入电压：80VDC/50ms

·输出功率：50W

·工作温度(壳温)：-55℃～+105℃

·存储温度范围：-55℃～+125℃

·焊接温度(焊接时间 10s)：300℃

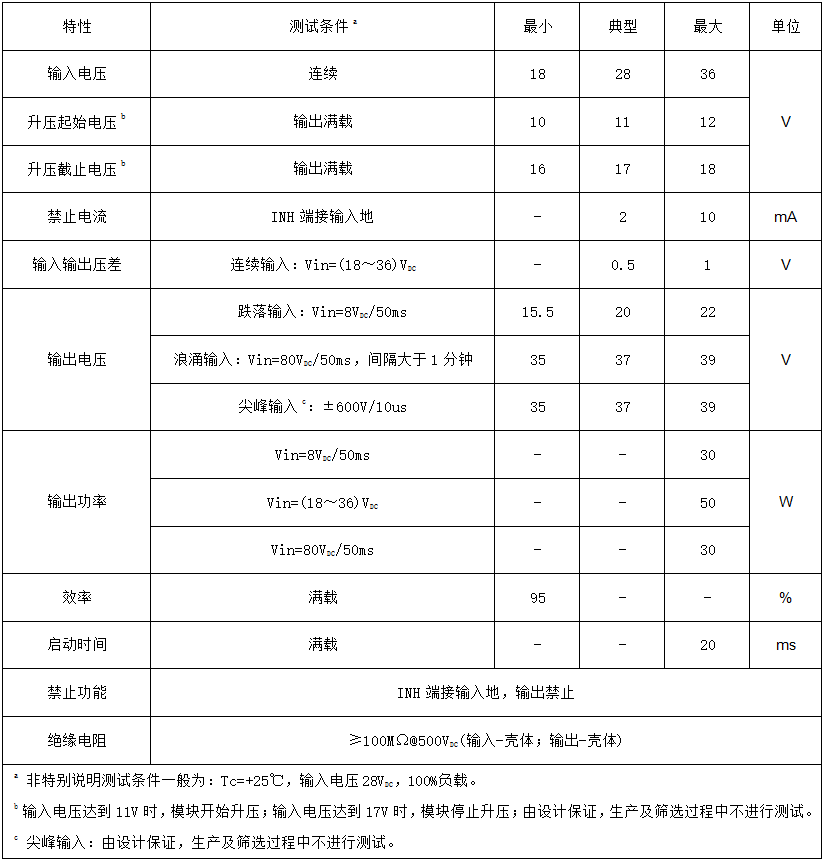

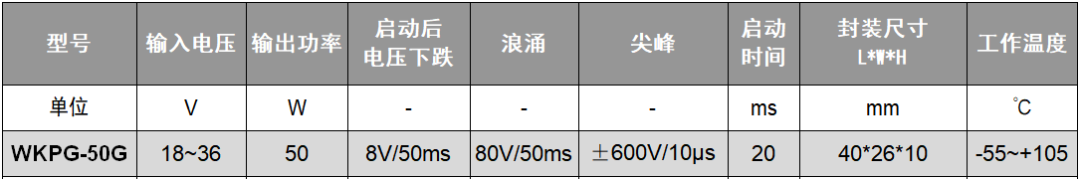

电气参数

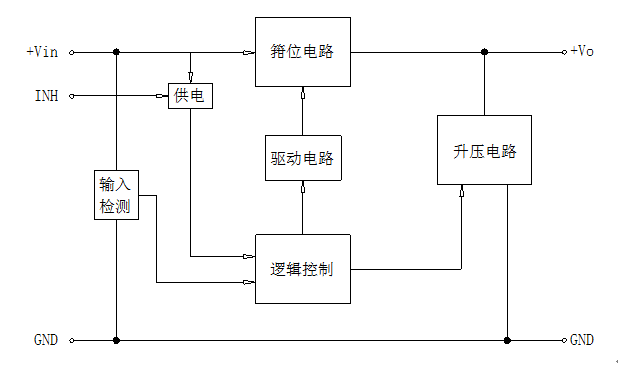

原理框图

推广图

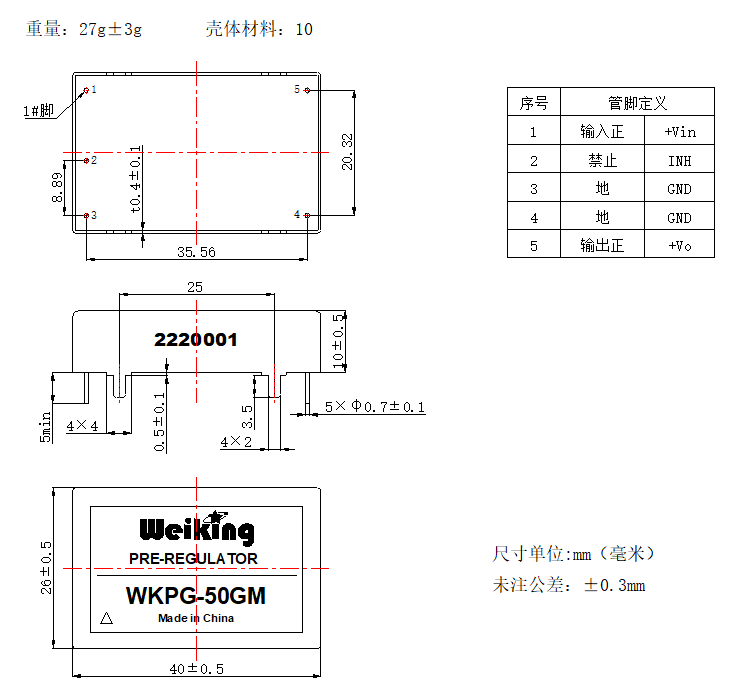

机械尺寸及管脚定义
