通过减少屏幕显示伪影提高MAX4455的性能

本文介绍MAX4455任意图形屏幕显示视频发生器的应用电路，以降低有限开关时间对将图形插入视频信号的影响。

本应用笔记描述了对MAX4455评估板的电路修改，通过减少有限开关时间效应引起的屏幕显示（OSD）伪影，提高MAX4455/MAX4358芯片组的性能。这种修改可以包含在任何类似的MAX4455/MAX4358应用电路中，从而产生相同的性能改进。

MAX4455为8通道任意图形OSD发生器，MAX4358为32 x 16交叉点开关，集成快速复用器，用于OSD插入。

有限开关时间效应解释

MAX4455中有两个输出参与OSD图形的生成：第一路输出OSDFILL是视频补给信号的模拟表示，第二路输出OSDKEY是数字信号，用于控制快速多路复用器开关的开启和关闭。它们在MAX4455输出端同步到纳秒左右。

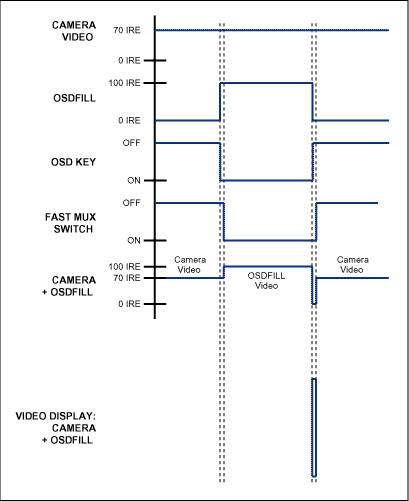

由于MAX4358中快速多路复用器的开关时间有限，OSDFILL信号从OSDKEY信号中略有延迟。这会导致 OSDFILL 图形略有延迟，其尾随黑色级别 （0 IRE） 的宽度等于交换机延迟时间（如图 1 所示）。在显示所有白色字符的应用程序中，由于白色字符和后黑边之间的对比度很高，因此这种效果可能会令人反感。由于浅色深色光图案，这在浅色背景上更加明显。

图1.有限切换时间效应。

电路解决方案

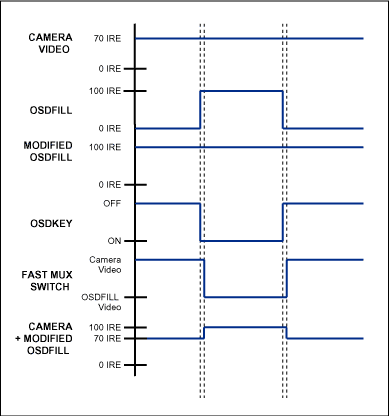

通过图2所示的电路修改，尾随黑电平将被尾随白电平取代。如果此白色电平等于 OSDFILL 电平，则跟踪实际上消失，从而消除了有限切换时间效应。如图 3 所示。由R14和R组成的电阻分压器设置尾随白电平的亮度，可以设置为等于OSDFILL的亮度。当R等于453Ω时，尾随白电平标称值为100 IRE。图2显示了对八个通道中只有一个通道的修改。四个MAX4616可用于改善MAX4455的所有八个通道。

图2.修改MAX4455 EV电路板的通道0。

图3.修复了有限切换时间效应。
