ME3114是一颗DC-DC同步降压转换器,其输入电压范围为4V~18V,输出电压在0.6~12V范围内可调,最大输出电流可达7A。具有高精度电压基准:0.6V±1.5%,可以解决对供电稳定度要求高的设备供电问题。

本篇主要介绍ME3114的产品特性、优势以及应用场景。


ME3114典型电路图

ME3114

产品特性

01

频率可调

连接RT管脚与参考地之间的电阻可以设定开关频率,开关频率范围200kHz至1.6MHz,设定开关频率可以参考如下公式:

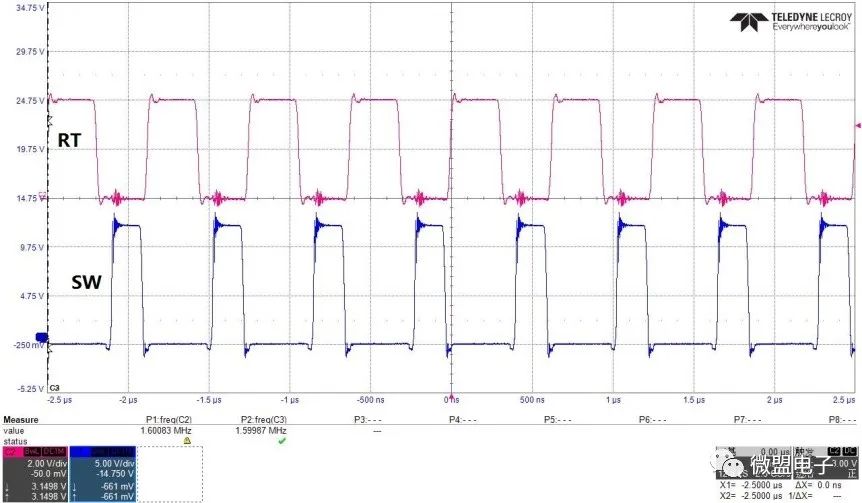

芯片也支持使用外部方波时钟信号设定开关频率,在此模式下,芯片内部PLL将开关频率同步到外部时钟频率,并且开关节点SW的上升沿与外部时钟的下降沿保持同步。

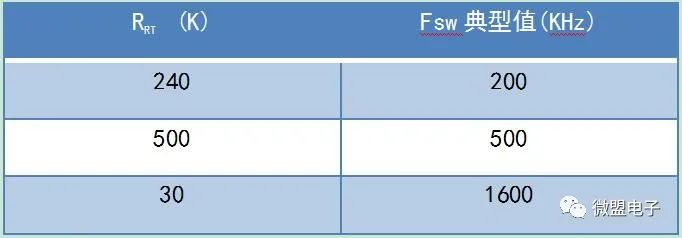

频率设置200kHZ


频率设置500kHZ


频率设置1600kHZ

02

可调软启动,支持预偏置输出

软启动电容上的控制电压上升至0.6V,输出电压也跟随上升至设定的电压,这样可以避免启动时较大的突入电流和输出电压过冲,软起动的时间设定可以参考如下公式:


其中,CSS为软起动电容,ISS为软起动充电电流(ISS约2.2uA)

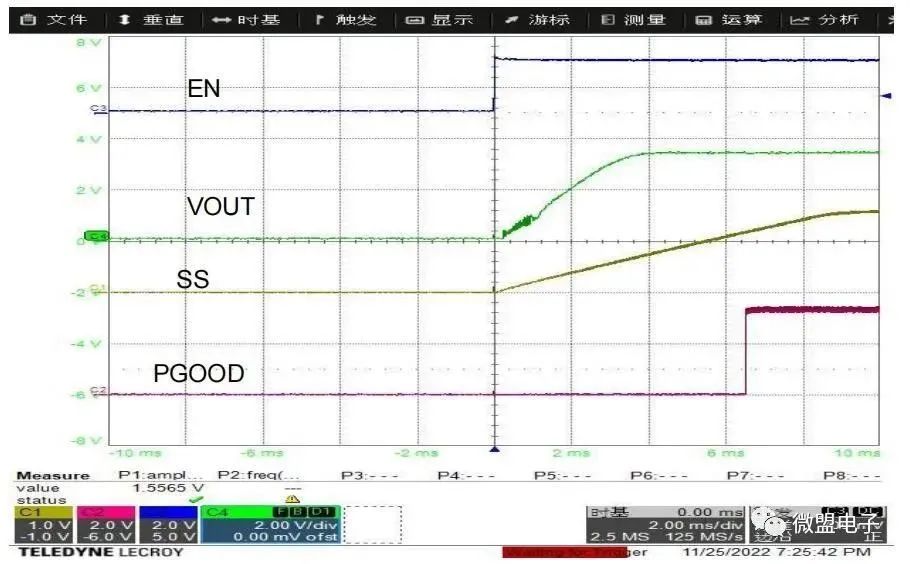

软启动过程

(VIN=12V,VOUT=3.3V,IOUT=3A)

CSS=10nF

03

全带载范围内超小纹波 20mV

ME3114 工作在PWM模式下,全带载范围内均可实现超小纹波,输出纹波在20mV。

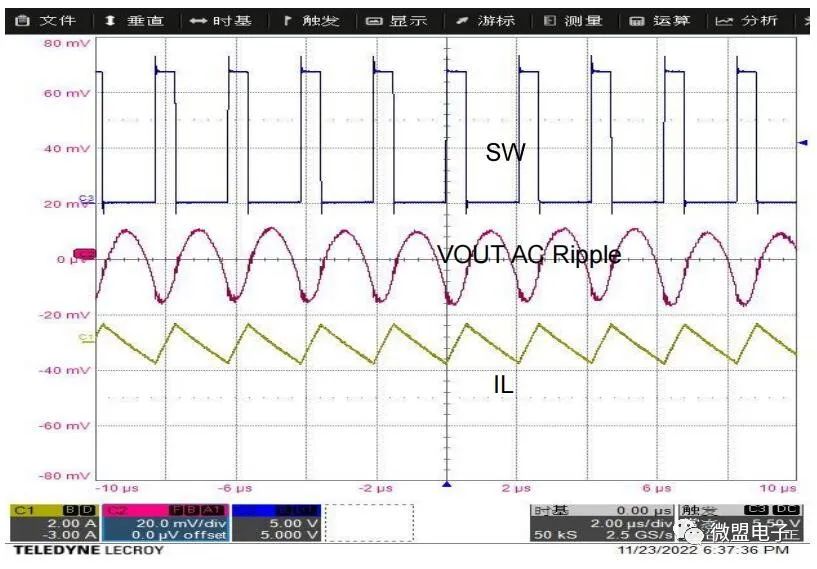

开关波形

(VIN=12V,VOUT=3.3V,IOUT=0A)

04

快速负载响应

输出电压上冲144mV , 输出电压下冲116mV@IOUT:2A-6A

测试条件:VIN=12V,VOUT=3.3V,IOUT:2A-6A , R1=30k C2=0.47nF

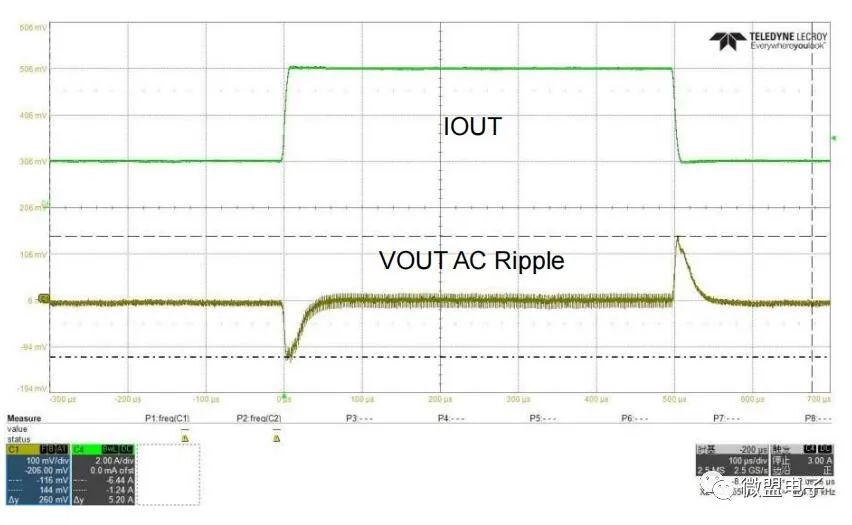

负载瞬态响应

(VIN=12V,VOUT=3.3V,IOUT:2A-6A)

05

PGOOD针对输出欠压及过压的监控

PGOOD引脚具有输出状态指示功能,方便配合灵活的系统设计,此引脚通过检测FB电压来指示输出状态。对于PGOOD管脚,只需要加一个上拉电阻(100K左右),再加5V左右的上拉电压。

当 VFB 引脚电压小于参考电压 Vref 的92% 或大于107% 时,PGOOD引脚被拉低,当 VFB 引脚电压为 Vref 的94% 至105% 时,则该引脚被拉高。

当芯片处于过温保护、过压保护、EN接逻辑低或者软启动期间此管脚电压均会被拉低。

PGOOD指示输出电压状态,当VFB值达到预设值是,内部设置了约2ms的延迟时间。

通过使用使能输入(EN)和PGOOD信号延迟,可以对两个或更多电源进行电源时序控制。

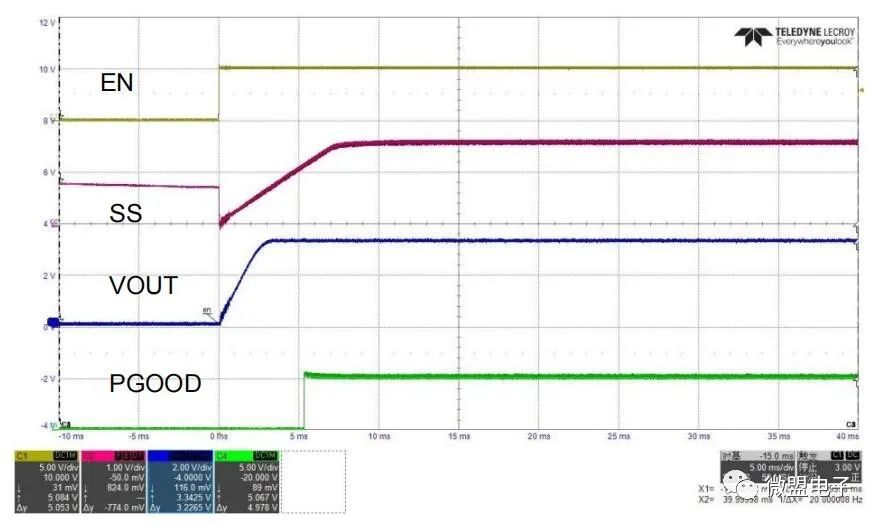

PGOOD延迟时间

ME3114

主要优势

01

高效率

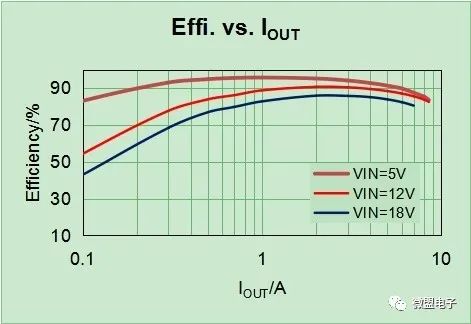

Vout=3.3V,VIN=5V,IOUT在1A~7A时,芯片效率能达到90%以上,效率最高能达到 95%。


02

高可靠性

ME3114设置逐周期限流保护:10A峰值限流可在过载情况下保护器件不受损害,8A谷值限流也可防止电流失控。此外,低压侧开关也有一个-3.5A的下降电流限制,当反向电流过大时,该限制会将其关闭。除了上述功能,还集成过温保护、输入欠压锁定、输出短路保护等功能来提升芯片的可靠性。

03

外围模块高集成化

ME3114兼具大电流、高效率以及低Rdson,使其外围模块高集成化,并针对高密度应用进行了优化,外部元器件较为简单。ME3114开关频率是0.2MHz~1.6MHz,,可以选择高达1.6MHz的高开关频率,这样可以搭配较小的电感和电容,可以应用于需要小尺寸的方案,节省PCB板空间。

04

应用场合

ME3114 提供18V 7A大电流解决方案,芯片兼具高效率、高稳定性以及外围模块高集成化,非常适用路由器、机顶盒、蓝光播放器、车载转接头、数字电视电源、笔记本电脑、以及各种高性能稳压器等。
