AC/DC PWM方式反激式转换器设计方法-绝缘型反激式

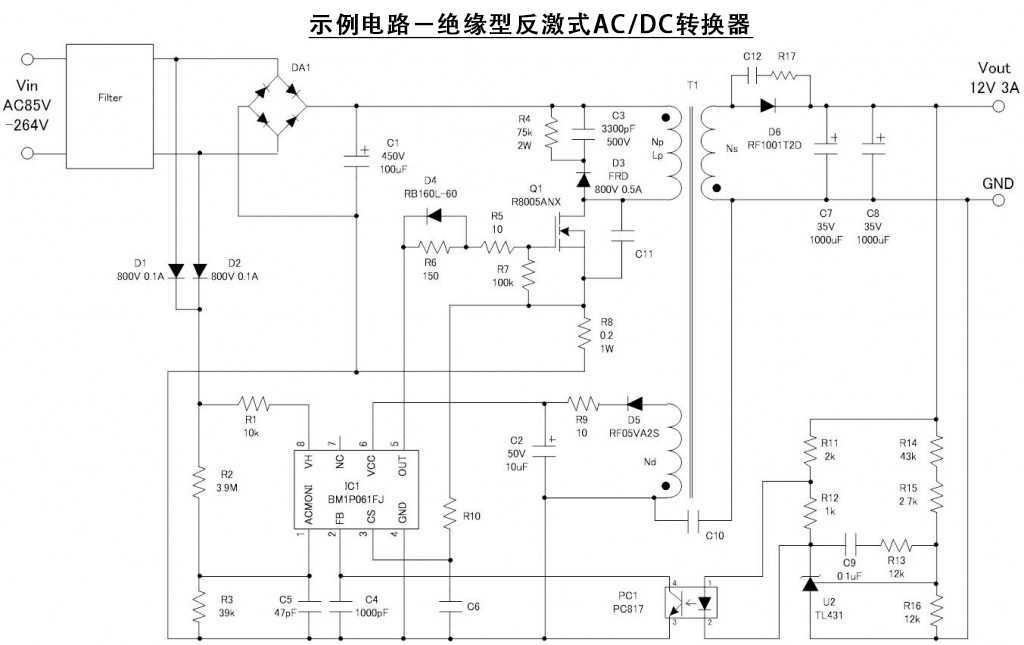

接下来将进入实际设计绝缘型反激式转换器。首先，先贴出使用例题所选择的控制IC“BM1P061FJ：AC/DC用 PWM 控制器IC”的电路图。

从这部分开始说明如何选择电路必要的部件，以及计算各数常量的方法。因此，其他部分也必须参照本段所说明的电路，在必须参照本段电路的段落加上链接，各位可以多加利用。

＜AC/DC PWM方式反激式转换器设计方法＞

绝缘型反激式转换器的基础

开关AC/DC转换

反激式转换器的特征

反激式转换器的工作和缓冲

不连续模式与连续模式

设计步骤

电源规格的决定

设计使用IC的选择

绝缘型反激式转换器电路设计

变压器设计（数值计算）

变压器设计（构造设计）－其1

变压器设计（构造设计）－其2

主要部件的选定－MOSFET相关 其1

主要部件的选定－MOSFET相关 其2

主要部件的选定－CIN和缓冲

主要部件的选定－输出整流器和Cout

主要部件的选定－IC的VCC相关

主要部件的选定－IC的设定、其他

EMI对策及输出噪声对策

基板布局例

总结

本电路设计符合先前所决定的“电源规格范例”要求。

电源规格范例

输入电压：85～264VAC

输出：12VDC±5% / 3A 36W

输出纹波电压：200mVp-p

绝缘耐压：一次侧－二次侧间 3kVAC

工作温度范围：0～50℃

效率：80%以上

无负载时输入功率：0.1W以下

输入电压经过滤波器，经由全波整流器DA1和C1，进行整流和平滑化。经过整流的DC高电压输入至变压器T1，再经过开关用晶体管进行开关。变压器T1的二次侧，其输出是利用光耦合器绝缘，再反馈至AC/DC转换器用IC的IC1。利用反馈环路控制开关晶体管Q1，并让输出保持稳定。电路构造大致如上所述。

其他的部件和电路将在后续段落继续说明。
