ROHM正在扩充AC/DC转换器用IC的产品阵容。主要面向25W以下的应用，比以往相同目的的IC设计更简单，并满足近年来对AC/DC转换器的需求事项的涵盖全部24种机型的系列产品。内置功率MOSFET的高性能BM2Pxxx系列，可解决AC/DC转换器设计的课题。

BM2Pxxx系列的产品阵容有24种机型。由“封装”、“内置MOSFET的导通电阻”、“AC电压过低时保护（BR：欠压保护）”、“VCC过电压保护（VCC OVP）启动时的工作”等4项的组合而成。以这种方式将规格细分，根据输出功率、安装空间、应用的要求，可设计出最优化的AC/DC转换器。

封装	2种表面贴装SOP8与导通孔DIP7	根据功率与安装空间选择
内置MOSFET的导通电阻	4种 1.4Ω/2.4Ω/4.0Ω/8.5Ω	根据功率选择
欠压保护（BR）功能（AC电压低下时保护）	2种有功能与无功能	根据应用选择
执行VCC过电压保护（VCC OVP）时的工作	2种闭锁与自动恢复	根据应用选择

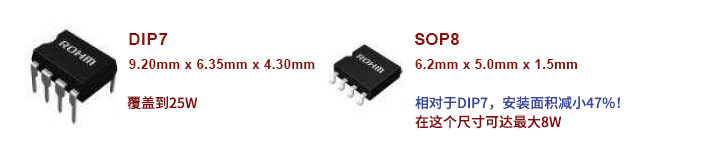

表面贴装SOP8封装已达成业界首发的8W大功率密度。这是因为通过低导通电阻的SJ MOSFET减小了芯片尺寸。8W级的其他公司IC为DIP7或DIP8封装，因此，在8W以下的应用中使用BM2Pxxx系列，可以减小安装面积。输出功率小的应用一般尺寸也小。根据应用可从BM2Pxxx系列产品阵容中选择最适合的IC。

BM2Pxxx系列的产品阵容汇总如下表。

BM2PxxxF 系列（SOP8）	BM2Pxxx 系列（DIP7）
机型名	Ron (Ω)	输出功率 W	BR	VCC OVP	机型名	Ron (Ω)	输出功率 W	BR	VCC OVP	机型名	Ron (Ω)	输出功率 W	BR	VCC OVP
BM2P051F	4.0	≤8	有	闭锁	BM2P011	1.4	≤25	有	闭锁	BM2P051	4.0	≤13	有	闭锁
BM2P052F	自动恢复	BM2P012	自动恢复	BM2P052	自动恢复
BM2P053F	无	闭锁	BM2P013	无	闭锁	BM2P053	无	闭锁
BM2P054F	自动恢复	BM2P014	自动恢复	BM2P054	自动恢复
BM2P091F	8.5	≤5	有	闭锁	BM2P031	2.4	≤19	有	闭锁	BM2P091	8.5	≤8	有	闭锁
BM2P092F	自动恢复	BM2P032	自动恢复	BM2P092	自动恢复
BM2P093F	无	闭锁	BM2P033	无	闭锁	BM2P093	无	闭锁
BM2P094F	自动恢复	BM2P034	自动恢复	BM2P094	自动恢复
