电路功率太低的问题？功率放大器的设计方案解

不知道大家在设计电路的时候有没有遇到设计的电路功率太低了，连负载都驱动不起来，这种现象对大部分人来说绝对会遇到，就像昨天发布的可调稳压电源的设计，就有网友提出疑问做的可调稳压电源输出功率有多大，其实说实话不是很大，就是几W的样子，为了解决这个功率太低的问题，今天给大家分享一下功率放大器的设计方案，大家可以参考下。

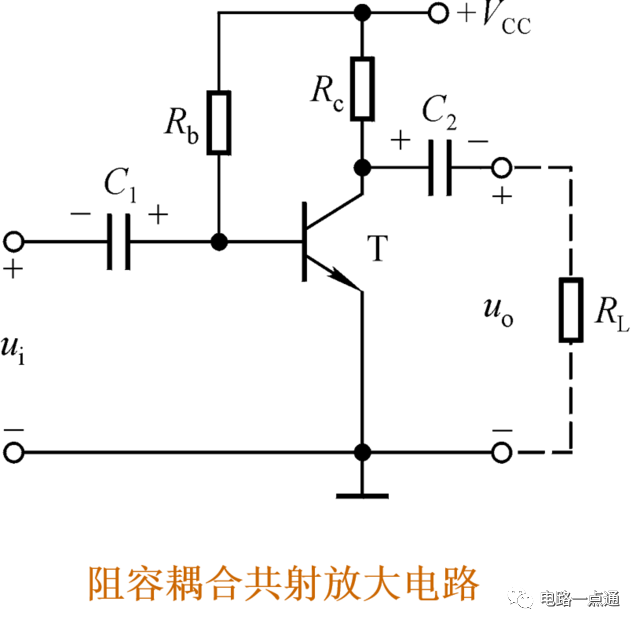

其实我们以前也接触过三极管知道三极管能够进行放大，像我们常见的电路放大形式，共射、共集和共基但是呢共射和共基只能实现电压的放大啊，对电流基本没有放大能力，这样还剩下一个共射，确实共射基本对电压没有放大能力，但是却对电流具有放大能力，这样再想一下我们昨天设计的可调稳压电源，稳压电源本身不能产生很大的电流，但是我们在输出端串联上共集放大电路，这样就可以在保持电压不变的情况下增大输出功率。

我们先来了解一下功率放大器，其一般还是分很多种的如果按照放大信号的频率分为：低频功率放大电路（几十Hz～几十KHz）和高频功率放大电路（几百KHz～几十MHz）。按输出端与负载的耦合方式分为：变压器耦合方式、无输出变压器（OTL）方式和无输出电容（OCL）方式。按照Q点设置的不同分类，若三极管导通整个周期（360°），则为甲类放大器；导通半个周期（180°），则为乙类放大器；导通大半个周期（在180°到360°之间），则为甲乙类放大器。

我们谈到的放大器一般都是甲类、乙类或者甲乙类，由于乙类放大器只导通半个周期，所以在实际应用的时候我们会选择两个互补对称的管子，分别导通进入信号的负电压和正电压，如果直流电进行放大的话，可以不用考虑这个问题，说这么多了，我们先来看下这个电路

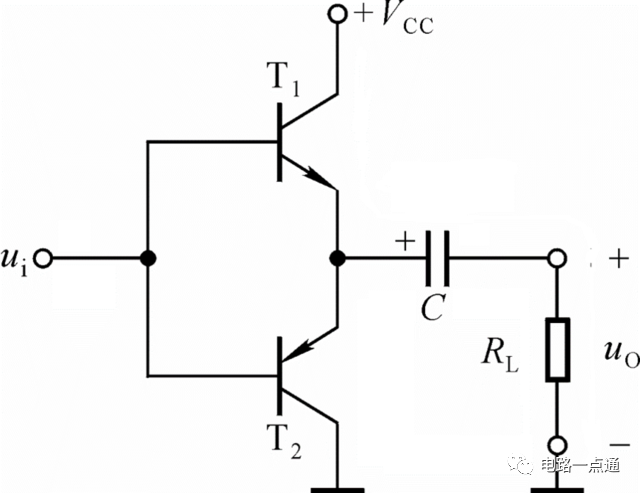

这个工作原理也比较简单，当有正半周期的信号过来时，T1管子导通对进来的信号进行放大，当过来信号为负半周期时T2管子导通进行负半周期信号进行放大，后面的电容用于滤出直流信号。

我们最关心的问题这个电路能产生多大的功率，如果忽略三极管的压降进行估算的话，公式为

所以我们在进行电路设计之前首先得了解一下我们需要输出功率或者说负载功率为多大，然后选择合适的三极管就能实现我们的目的。

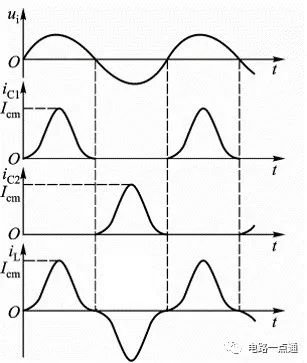

但是呢这个电路也会有一点小问题，由于三极管的基极必须有一定的电压才能导通三极管，所以在实际应用的时候会出现交越失真现象，原因就是三极管导通基极必须有一定的电压值。

既然有问题我们就解决，既然基极必须需要一定的电压才能导通，那么我们能不能给基极提供一个电压，让它略小于三极管刚好导通的那个值，这样一有信号进来三极管就能导通工作，这种方法是有的，但是一改电路名字就变了，更改之后这就成了甲乙类OTL互补对称功率放大电路

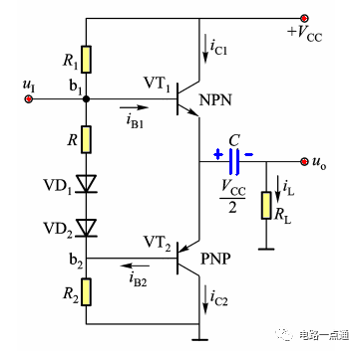

这里的VD1和VD2分别为两个三极管提供偏置电压，其余的几乎和上一个电路一样，读者可以自己分析，根据实际情况进行设计，这里的电路输出功率可估算为
