ClassB放大器的基本概念

虽说ClassA放大器可以实现功率放大，但是它有个致命的弱点就是效率不高，最为理想的情况下也只有25%，为了寻求效率更高的功率放大器，需要继续学习下去!而ClassB放大器是第二种功率放大器，其功率效率远远高于ClassA放大器!

关键：ClassB放大器;

01ClassB放大器基本概念

ClassB放大器的特点在于其Q点在AC负载线的最低点——截止点，如图1-1所示：

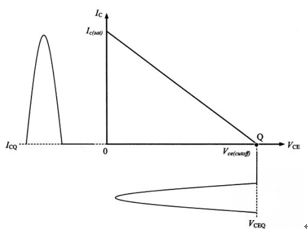

图1-1 ClassB放大器的Q点

如图1-1，这种放大器的好处就是Ic可以在一个非常大的范围(0~Ic(sat))摆动，使之有非常“强健”的驱动能力，但是，很明显这种放大器对负半周信号根本没有放大能力——当信号接近0V时，放大器就会进入截止区从而导致输出变为0V。

ClassB放大器典型电路如图1-2所示：

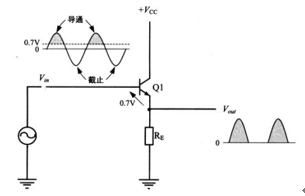

图1-2 ClassB放大器

图1-2所示电路与射极跟随器很相似，由于没有了偏置电路，在没输入信号时三极管截止，即静态工作点ICQ=0，这与图1-1所示的AC负载线呼应，只有当输入信号Vin的幅度超过0.7V时，即三极管b-e极间获得正向偏置时才会导通，e极才会有电流通过，当输入信号Vin降到0.7V以下以及进入负半周时三极管截止。所以从输出端看只放大了一半的信号。

图1-2所示的ClassB放大器不能放大器负半周，所以会出现很严重的失真，所以为了解决这个问题，需要加以改进!

02ClassB放大器基本概念

在原有电路基础上增加互补三极管，如图2-1所示：

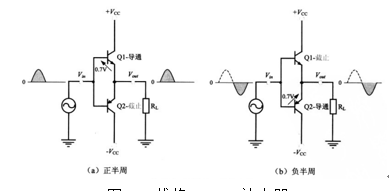

图2-1 推挽ClassB放大器

如图2-1所示，三极管Q1是NPN型三极管，而与之互补的就是——Q2PNP型三极管。PNP型三极管与NPN导通条件正好相反——当射极电压比基极电压高0.7V时，射极电流可以流向集电极。所以在图2-1(a)中NPN型三极管Q1于正半周导通之后，PNP型三极管Q2负半周导通，如图2-1(b)所示，从输出端看就形成了一个完整的正弦信号。图2-1这种由NPN和PNP三极管合作形成的放大器称为推挽ClassB放大器。
