基于迟滞比较器的过压低压电路保护设计

上期介绍了四种迟滞比较器，这期使用其中两种进行过压低压电路的保护设计，并进行原理分析。

关键词：过压低压保护;

01电路结构图

电路结构图如图1-1所示：

图1-1

图1-1电路中比较器采用LM339，由于339内部结构，需要使用电阻R2进行上拉处理。

02电路结构图

图1-1节点一所在的是“上行滞回比较器——带参考电源”，其中V4为参考电源Vref，V1为输入电源Vin，根据上期式(1.23)可得比较器U3A的电压回差为：

代入数值计算可得：

图1-1节点一所在的是“下行滞回比较器——带参考电源”，其中V4为参考电源Vref，V1为输入电源Vin，根据上期式(1.31)可得比较器U4B的电压回差为：

代入数值计算可得：

V1所在支路的电阻之后为：

以V1电源5V为中心点电压，可以计算节点1和节点2电压为：

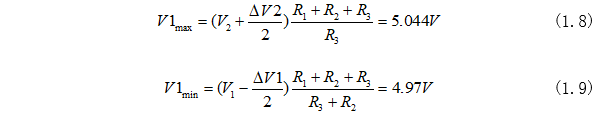

节点2限制最大电压，节点1限制最低电压，将各自的电压回差代入即可求得最大、最小输入电压：

最大电压和最小电压的差值为：

式(1.10)说明对于纹波电压为74mV的电源电压，电路图1-1不会发生跃变。
