使用电源管理模块有效控制GaN功率放大器的电源

【导读】众所周知，因为 GaN PA 需要使用特定的偏置时序，所以在某些设计中，GaN 功率放大器的上电和下电可能会具有挑战性。如果处理不当，可能会导致组件损坏。管理时序步骤相当关键。好消息是，这项任务的难度有所降低。

我们的视频将展示使用 GaN PA 的客户如何借助 Qorvo ACT41000 电源管理模块 来有效控制这些器件的电源开关。这有助于实现客户所期待的性能，并简化 GaN 偏置过程。

通过 ACT41000 的 GUI 设置 PA 之后，它会自动调整 GaN PA 的上电和关断时序，并优化 PA 静态偏置，以实现出色的系统性能（参见图 1）。这简化了 RF PA 系统设计，使其更经济高效，更易于使用。由于具备自动调谐能力，ACT41000 无需使用外部数模转换器 (DAC) 和电流检测放大器。找元器件现货上唯样商城。因此，不仅简化了系统设计，缩小了系统尺寸，组件数量也会减少，总物料清单成本随之降低。

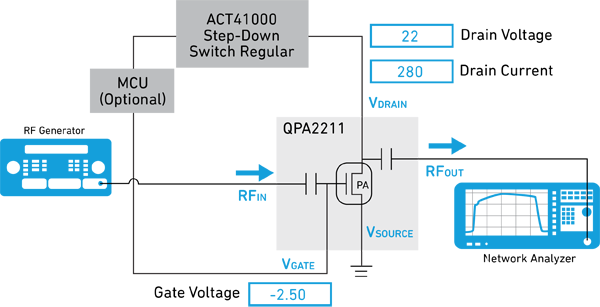

图 1：为 QPA2211 供电的 ACT41000 设计框图。

ACT41000 配备评估平台和 GUI，帮助进行微调偏置，如图 2 所示。自动调谐功能有助于在设备老化或温度变化期间优化 GaN PA 的偏置性能。当 GaN PA 检测到环境或老化改变时，ACT41000 会微调器件的电压和电流值，以调节 GUI 中指定的优化性能设置。对于 5G 基站（白天温度高，夜晚温度降低）这类应用，这非常重要。自动调谐偏置可用于在这些波动条件下帮助优化性能。利用这个功能，工程师可提供自动化设计，更轻松地为其用户提供更可靠的优化解决方案。

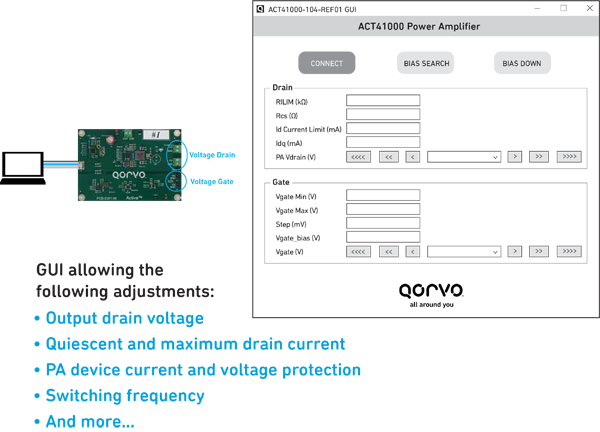

图 2：用于设置 ACT41000 的 GUI。

ACT41000 可在 4.5 到 40 V 的输入电压下运行；在 4 A 电流下，可生成最高达 34 V 的稳定可调的输出电压，变化幅度为 12.5 mV。此外，它集成了功率 MOSFET 和电流 DAC，方便器件准确检测 GaN PA 静态漏极电流。这项优势及其内置可配置性，使其可以为众多市场上的各类 GaN Pa 提供偏置，例如卫星通信、蜂窝 5G、雷达等，如图 3 所示。

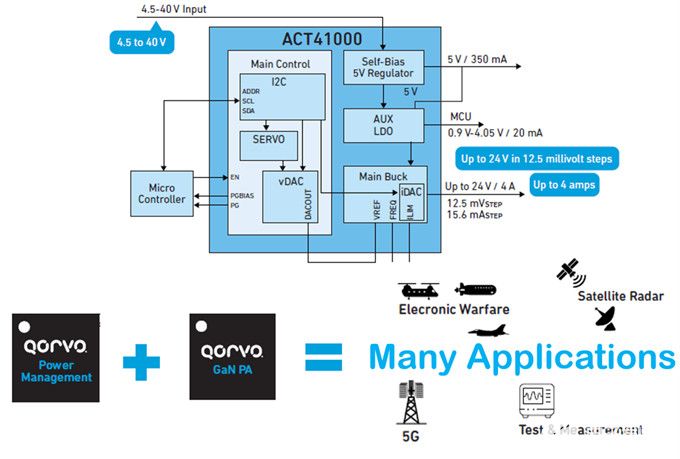

图 3：ACT41000 框图，以及支持的 GaN PA 应用。

使用 ACT41000 这类电源管理器件进行 GaN PA 偏置可以解决在维护系统性能时遇到的各种挑战。如需详细了解如何在 GaN PA 应用中使用 ACT41000，请访问 Qorvo 的视频教程短片视频。
