双极性晶体管的动态分析

既然有静态分析，当然也会伴随着动态分析。静态分析是去掉了放大电路中的交流成分，那么，动态自然是去掉了放大电路中的直流成分。

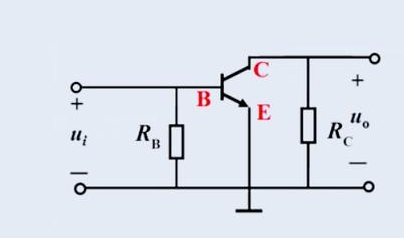

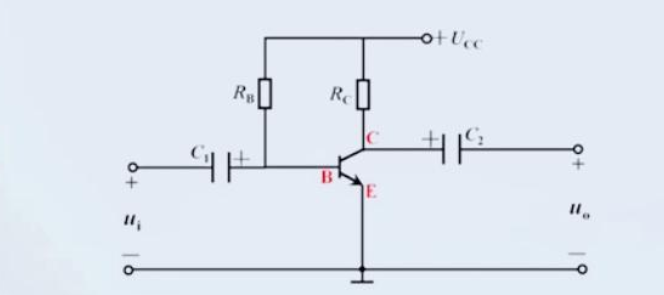

那么，去掉了直流成分，电路变成什么样了哪?看下图∶

因为去掉了直流成分，也就是没有了Ucc的存在，原来的点相当于0电位，与原0电位并接，所以，Rb、Rc两个电阻直接就接在了0电位点上了。

两个电容C1和C2在交流电路中相当于短路，自然也就不会出现在电路当中了。

既然是放大电路，就是对交流信号的放大，这个交流信号并不固定，可以是低频，也可以是高频，可以幅值大，也可以幅值小，正弦交流信号只是一种比较理想的形式。

放大，在表现形式上就是输出电压Uo与输入电压Ui的比值，即A=Uo/Ui，需要注意，这里的Uo、Ui都是交流信号的向量形式，并非有效值形式。这个A就是电压放大倍数，书本上叫电压增益。

需要放大的是交流信号，这个交流信号可以是声音，也可以是震动，或其他形式，这些都称之为信号源，用一个电压源与内阻串联的形式等效，如此，信号源就加入了电路当中。

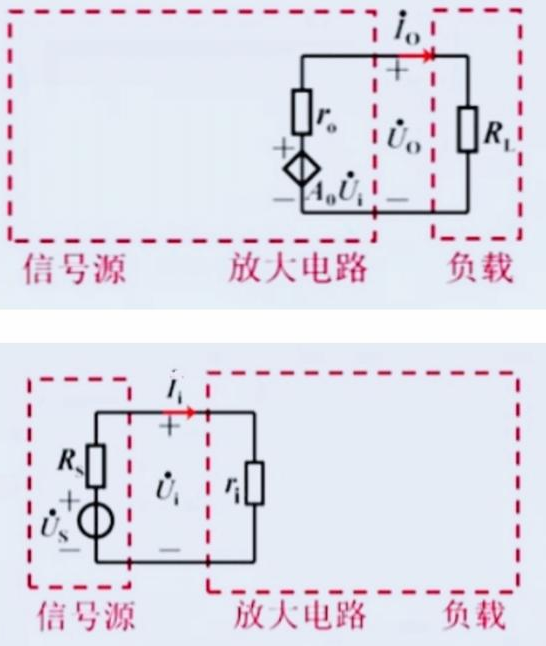

放大电路的输入与输出电压都要以电阻的形式表现出来，所以在输入侧就有输入电阻ri，在输出侧就输出电阻ro，如下图∶

从输入侧看去，由分压方程可知∶Ui=Us*ri/ro+ri，可知，ri越大，Ui就越大，这比较反映实际。

在输出侧，Uoc为开路电压，RL为负载电阻，由分压方程可知∶Uo=Uoc*RL/ro+RL，可知，ro越小，Uo就越大，这比较反映实际。

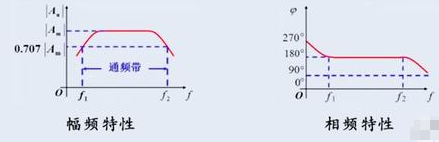

放大倍数A受输入信号频率的影响比较大，而输入信号的频率又是变化的，这必然会使输出电压波形产生畸变，这是我们不愿看到的，所以要像参照输出信号不失真，输入信号的频率必须要在一个合适的频段内，这个频段，就称为通频带。如图:

除了以上，还要知道对放大电路的等效分析。在输入端，由二极管伏安特性曲线可知，越过开启电压，直线近似趋于直线，这就可以近似看做是线性电阻，用rbe表示;在输出端，由于满足Ic=βIb，所以，在输出端就可以等效为一个电流受控源。如下图:

这就是动态分析下的等效电路，输入电阻为Rb与rbe之间的并联，而输出电阻则为Rc与负载电阻之间的并联。

由以上分析可知:Ui=ib*rbe，Uo=ic*(Rc∥RL)，A=Uo/Ui=-β(RL∥Rc)/rbe。

再此需要注意一下，这里的rbe与开头说的输入电阻ri并不相同，rbe是晶体管的等效电阻，而ri才是输入端电阻，ri等于Rb与rbe的并联值，输出电阻则为Rc。
