双极性晶体管的静态分析

上篇对双极性晶体管的放大作用做了一下简单分析，知道了要实现放大作用，不但静态下要满足条件，动态下也对电路有所要求。本篇就介绍一下关于静态分析的相关内容。

那么，何为静态分析哪?为什么要做静态分析哪?这是今天要解决的两个问题。

所谓静态分析，就是要确定IB、UBE、IC、UCE的取值大小。

对于NPN型双晶体管，UBE就是发射结的导通电压，对于硅管，取0.7V，对于锗管，取0.3V。

在做静态分析时，交流信号是不参与其中的，只分析直流作用下的取值。

知道了UBE的大小，确定其他三个量取值，就比较简单了。

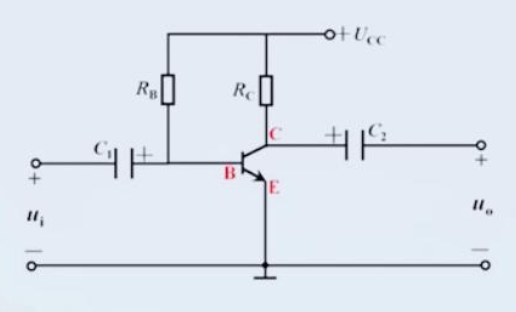

根据回路电压方程可知∶IB=Ucc-UBE/RB。

确定了IB，根据IC=βIB，得到IC的取值。

知道了IC，根据电压方程可知∶UCE=UCC-IC*Rc。

这样，IB、UBE、IC、UCE四个值就可以确定，过程确实比较简单。

那么，为什么要确定这四个值哪?这是今天要解决的第二个问题。

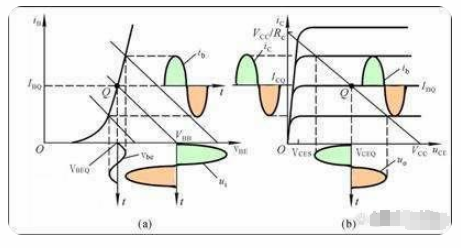

首先确定，确定了静态工作点，电路的放大作用不成问题，问题是保证施加的交流信号不失真，这才满足动态放大的效果。比如，若静态工作点选择较低，对应的IB和IC就会比较小，UCE同样会比较小，加入交流信号以后，就有可能使晶体管进入截止状态，而导致交流信号失真，这种失真称为截止失真。

截止失真

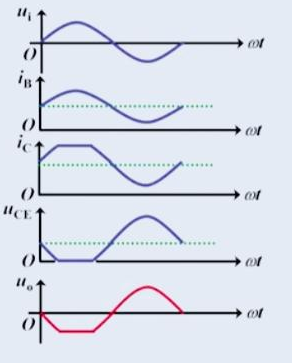

静态工作点选择过高也不行，若选择过高，IB和IC就会比较大，UCE就会比较大，加入交流信号以后，就有可能使晶体管进入饱和状态，也会导致交流信号失真，这种失真称为饱和失真。

饱和失真

可见，合理选择静态工作点是多么的重要，它是确定电路能够顺利且不失真放大的前提条件，只有静态工作点选择对了，才能确保放大电路可靠工作，不然的会，就有可能导致电路不正常或发生误动作。

同样需要注意下，β值受温度的影响比较大，温度越高，β值越大，这样就越容易引起饱和失真，会有误动的可能。所以，对于电子电路，保持室温恒定是多么的重要。

选择动态工作点，在电路上就是要根据电路特性正确选择UCC、Rb、Rc值的大小，若UCC是已知的，那么就要确定Rb、Rc值的大小。

这么一说静态分析，是不是也感觉挺简单的哪?
