WT9110功放芯片概述及功能特性

WT9110B 是一款4Ω28W 、差分结构，D类音频功率放大器，WT9110B 工作电压 6-14.5V，同时采用差分输入结构，对噪声的干扰有很好的抑制作用，WT9110B 的 D 类模式控制和关断控制集成在一个脚位上，通过一个管脚控制芯片的开启、关闭自由切换，可以极大程度的节省 IO口，并且在 D 类放大器模式下可以提供高于 90%的效率，新型的无滤波器结构可以省去传统 D 类放大器的输出低通滤波器，WT9110B 采用 ESOP-8封装。

WT9110功放芯片功能特性

(1)输入电压范围 6V-14.5V

(2)无滤波的 D 类放大器、低静态电流和低 EMI

(3)FM 模式无干扰  优异的爆破声抑制电路

(4)超低底噪、超低失真

(5)1% THD+N，VDD=12V，8Ω+33UH 负载下 提供高达 8.5W 的输出功率

(6)10% THD+N，VDD=12V，8Ω+33UH 负载下 提供高达 10.2W 的输出功率

(7)1% THD+N，VDD=12V，4Ω+33UH 负载下提供高达 15.46W 的输出功率

(8)10% THD+N，VDD=12V，4Ω+33UH 负载下 提供高达 20W 的输出功率

(9)过温保护、短路保护

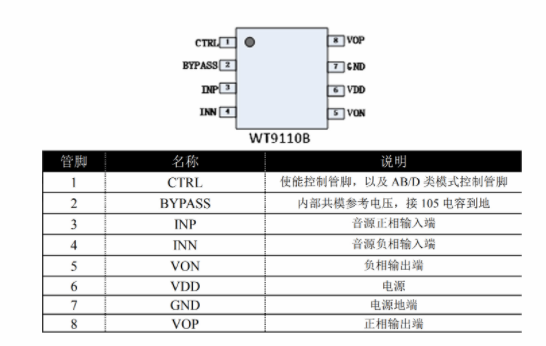

管脚描述

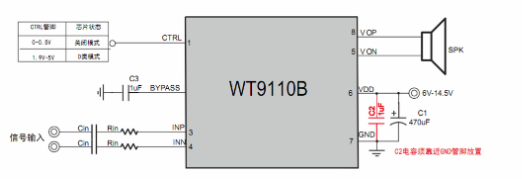

典型应用图

极限参数

更多详情可搜索：深圳唯创知音电子有限公司，与在线客服沟通，我们会发送一份选型表给到大家，芯片 与 模块 还可以申请免费送样服务，期待您的光临。
