多路放大器通道隔离度参数与绝对最大额定值解

本篇介绍放大器的多路放大器通道隔离度参数与绝对最大额定值的使用，到此完成关于通用放大器参数的使用讨论。

1.多路放大器通道隔离度

放大器的通道隔离度（MULTIPLE AMPLIFIERS CHANNEL SEPARATION，Cs），用于评估通道之间干扰程度，它定义为多通道放大器中，被驱动通道的输出电压改变量与其他通道的隔离程度。单位为分贝。

如图2.6，ADA4077-2、ADA4077-4在±15V供电，多路放大器通道隔离度为在1KHz处为-125dB。表示如果一个通道输出信号峰峰值为1V，频率为1KHz时，在其他通道将产生峰峰值为562.3nV的同频率信号。

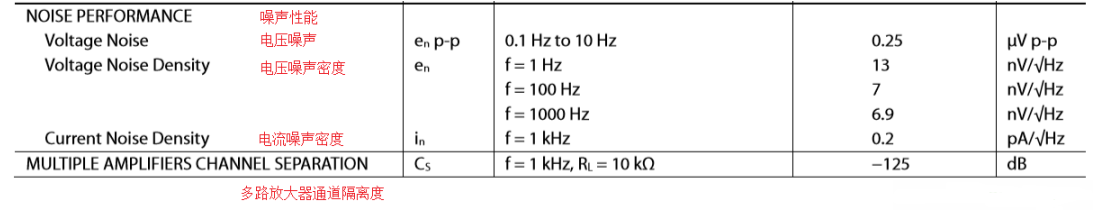

图2.6 ADA4077 多通道隔离度与噪声参数

多路放大器的通道隔离度会随频率上升而变差。如图2.184，ADA4077-2、ADA4077-4的通道隔离度在100KHz处为-78dB,在1MHz处为-69dB。所以高频信号调理电路中,需要注意优先使用单通道放大器。

图2.184 ADA4077通道隔离度与频率的关系

2．绝对最大额定值

绝对最大额定值（ABSOLUTE MAXIMUM RATINGS），是芯片能够承受的额定最大值，不代表在这些条件下，器件能够正常工作。长期在超出最大额定值条件工作，可能会导致芯片永久性损坏，这种损坏在长期运行中按一定概率发生事件。

笔者从业以来遇到过一次超过绝对最大额定值设计的案例。如图2.187，一款模拟开关ADG1408的绝对最大额定值。其中，供电正电源轨到负电源轨的电压为35V，但是正、负电源轨到地的电压最高为25V。工程师设计正电源为+30V，负电源为-3V，为实现输入信号最高值为28V的需求，但是在产品小批量测试偶尔出现芯片烧坏的情况，需要按比例储备替换的主板。所以在项目整改时，推荐替换为宽电压供电的模拟开关，保证产品长期可靠运行。

图2.187 ADG1408绝对最大额定值

如图2.188为ADA4077的绝对最大额定值，包括工作电压（Supply Voltage，Vsy）为36V，输入电压（Input Voltage）为±Vsy，输入电流(Input Current)为±10mA，差分输入范围(Differential Input Voltage)±Vsy，输出到地持续短路电流(Output Short-Circuit Duration to GND)未定义，存储温度范围（Storage Temperature Range）为-65℃至+150℃，运行温度范围（Operating Temperature Range）为-45℃至+120℃，结温范围（Junction Temperature Range）为-65℃至+150℃，引脚温度（Lead Temperature, Soldering），10秒焊接为300℃。最大回流温度（Maximum Reflow Temperature）260℃,人体模式（Human Body Model，HBM）静电放电（Electrostatic Discharge，ESD）为6KV,场感应充电器件模型（Field Induced Charge Device Model，FICDM）静电放电（Electrostatic Discharge，ESD）为1.25KV。

图2.188 ADA4077绝对最大额定值
