浅谈16位高精度多输入隔离式AFE

本文档解释了 Cupertino (MAXREFDES5#) 子系统参考设计如何满足工业控制和工业自动化应用的更高分辨率、更高电压和隔离需求。提供硬件和固件设计文件以及来自实验室测量的 FFT 和直方图。

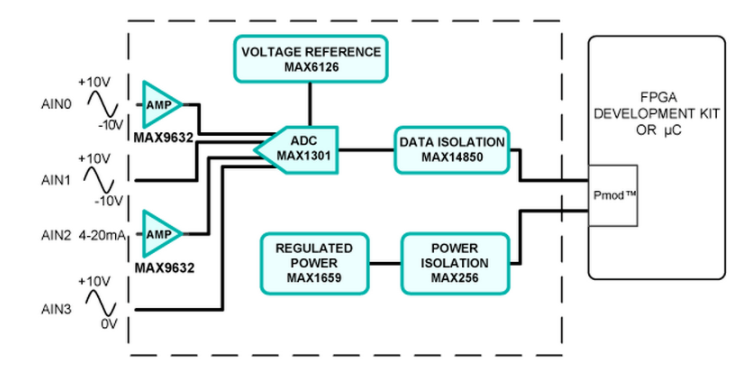

现场可编程门阵列 (FPGA) 和带有内部模数转换器 (ADC) 的微控制器能够进行低分辨率和低电压模拟输入。然而，它们无法满足工业控制和工业自动化应用的需求，这些应用通常需要隔离、更高分辨率和更高电压的系统解决方案。Cupertino (MAXREFDES5#) 子系统参考设计是一种 16 位高精度工业模拟前端 (AFE)，可接受 -10V 至 +10V、0 至 10V 和 4–20mA 电流环路信号，并将隔离电源和数据集成到小尺寸。Cupertino 设计集成了低噪声高阻抗模拟缓冲器 (MAX9632)；具有创新片上衰减功能的高精度 ADC (MAX1301)；一个超高精度 4.096V 基准电压源 (MAX6126)；600VRMS 数据隔离（MAX14850）；隔离/稳压+12V、-12V和5V电源轨(MAX256/MAX1659)。该 AFE 解决方案可用于任何需要高精度模数转换的应用，但主要针对工业传感器、工业自动化、过程控制、可编程逻辑控制器 (PLC) 和医疗应用。

特征

• 高精确度
• ±10V、0 至 10V 和 4-20mA 输入
• 隔离电源和数据
• 小型印刷电路板 (PCB) 面积
• Pmod™ 兼容的外形

应用

• 工业传感器
• 过程控制
• 工业自动化
• PLC
• 医疗的
