浅谈线性或谐波振荡器的类型

振荡器是一种产生重复电子信号的电子电路，通常是正弦波或方波。它在许多不同类型的电子设备中都是必不可少的。就像石英表一样，它使用石英振荡器来记录时间。AM 无线电发射器使用振荡器为电台生成载波，AM 无线电接收器使用称为谐振器的特殊形式的振荡器来调谐电台。计算机、金属探测器甚至电击枪中也有振荡器。

两种主要类型的电子振荡器是线性或谐波振荡器和非线性或弛张振荡器

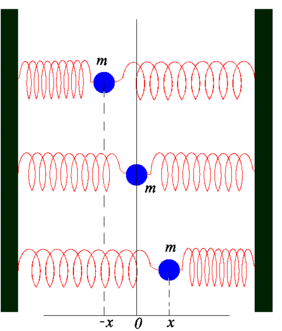

的谐波或线性振荡器产生正弦输出。对谐振子的最简单的物理理解是由质量 m 组成，在该质量上有一个力，该力在平衡位置上呈线性。通过应用胡克定律，弹簧会产生一个对于小位移呈线性的力，它显示了谐振子的简单实现。

线性或谐波振荡器的类型

1. RC 振荡器

在阻容振荡器或简单的 RC 振荡器中，通过在反馈分支中使用 RC 元件，在 RC 网络的输入和来自同一网络的输出之间发生相移。输入通过放大器级并再次通过第二反相级移动，给出相移，这与提供所需的正反馈相同。

2. LC 振荡器

它由一个电容器和一个并联的线圈组成。该电路有一个电感线圈 L 和一个电容器 C。电容器以静电场的形式储存能量，并在其极板上产生电位，而电感线圈以电磁场的形式储存能量。通过将开关置于特定位置，电容器充电至直流电源电压 V。当电容器充满电时，开关切换到位置，充电的电容器现在并联连接在电感线圈上，因此电容器开始通过线圈自行放电。

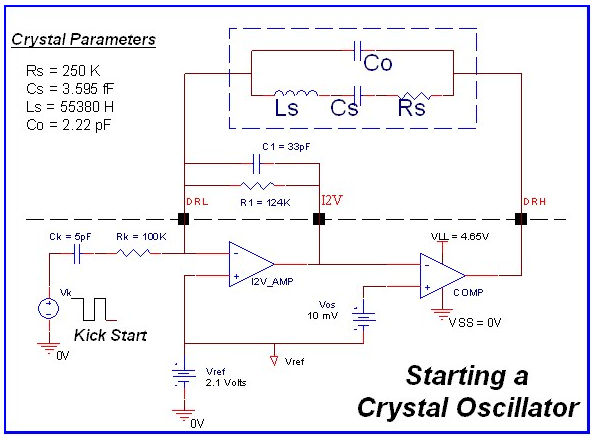

3. 晶体振荡器

在晶体振荡器中，主频率决定元件是石英晶体。由于石英晶体的晶体振荡器的固有特性，它保持了极高的频率稳定性。温度补偿可能与晶体振荡器有关，以提高晶体振荡器的热稳定性。

晶体振荡器通常是固定频率振荡器，其中稳定性和精度是基本考虑因素。例如，要为高频和高频设计稳定且精确的 LC 振荡器，可以使用晶体振荡器来防止诉诸某种晶体控制。

4. Colpitts 晶体振荡器

晶体管基极的输入信号在晶体管输出端反相。然后在集电极处的输出信号通过串联谐振模式的移相网络移位。输出也返回到与提供正反馈的输入同相的输入。
