非线性或弛豫振荡器和运算放大器弛豫振荡器

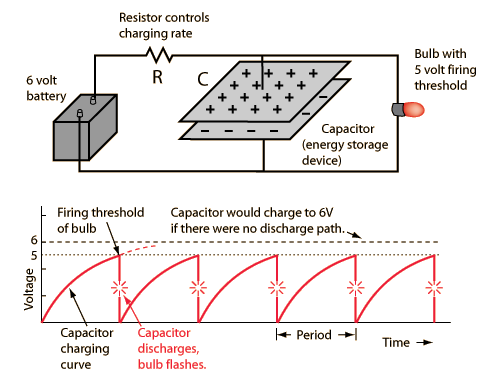

张弛振荡器是一个重复电路，它实现从电容器充电到阈值事件的重复行为。该事件使电容器放电，其再充电时间验证了事件的重复时间。在简单的闪光器电路中，电池通过电阻器给电容器充电，电阻器和电容器在恒定时间的值决定了闪光率。可以通过降低电阻值来最大化闪烁率。

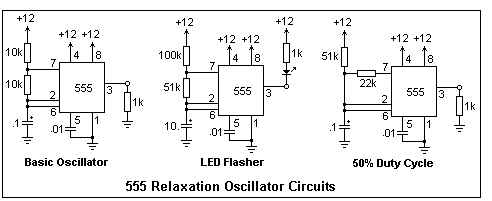

非常流行的555集成电路不得不做张弛振荡器。它可以检测电压，并在电压达到时操作晶体管开关对电容器放电，当电压下降到时将其再次关闭。

运算放大器弛豫振荡器

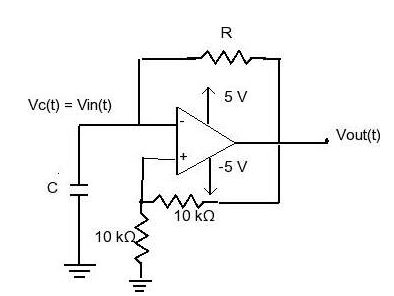

下面的链接显示了一个常见的运算放大器弛张振荡器。同相输入偏置在 V/2，其中 V 是输出电压。反相输入遵循该值，当达到该值时，输出电压从一个饱和电平变为相反的饱和电平。如果饱和电平对称，则输出为方波，频率为 1/1.22RC，占空比为 50%。

示例问题：

对于下面给出的运算放大器弛豫振荡器，计算 R 和 C 的值以实现 23kHz 振荡。

解决方案：

振荡频率由下式给出

单结晶体管弛豫振荡器

单结晶体管或 UJT 是一种开关器件，而不是放大器。它与 JFET 的相似之处在于它是一根 N 型硅棒，两端都有关联，称为

(B1)和(B2)，中间有一个PN结，P硅接发射极(E)端。电流通常从 B2 流向 B1，沿杆形成电位梯度。因此，只要 PN 结反向偏置，通过外部电阻器 R 产生的电流就会产生电压尖峰，如图所示，电容器电压下降到值 V。然后器件切断，电容器再次开始充电。该循环不断重复，在电容器 C 上产生锯齿波形。

可编程单结晶体管弛豫振荡器

可编程单结晶体管 (PUT) 是一种四层 PNPN 器件，可以安排得非常像 UJT。其电极为阳极（A）、阴极（K）和栅极（G），符号与SCR相同。电压 VS 被施加到上部 N 区，它通常反向偏置中间 PN 结，因此没有电流从阳极流向阴极。PUT 被称为可编程的，因为该电压可以选择为相当于改变 UJT 的间隔比 η。
