如何将斩波稳定运算放大器应用到各种测量应用

Cirrus Logic设计的斩波稳定放大器是独一无二的。这些放大器的性能优势结合了双极放大器的最佳功能和斩波放大器的最佳功能。本应用笔记的目的是了解Cirrus Logic的独特技术，并了解如何将其应用到各种测量应用中。

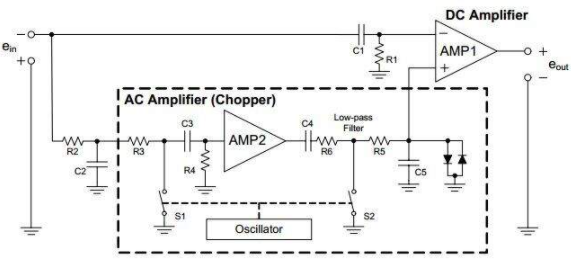

图1示出了斩波稳定放大器的框图。斩波稳定放大器是一个直流放大器，其斩波通过斩波放大器来稳定。基本放大器图图1被称为Goldberg配置，称为EA Goldberg，他是一位工程师，他在1940年代和1950年代为RCA（美国无线电公司）设计并获得了基于电子管的斩波稳定放大器的专利并申请了专利。

Goldberg配置后来用于Zeltex Corporation在1970年代设计和销售的晶体管斩波稳定放大器，价格约为125美元。Zeltex斩波稳定放大器遵循图1的基本框图。放大器的反相输入端的输入信号（ein）通过两个不同的信号路径传播。（Goldberg配置放大器只能用作反相放大器。）第一条路径进入图1的放大器＃1。组件R1-C1充当高通滤波器，可防止信号的直流部分直接进入放大器＃1。第二条路径通过由R2和C2组成的低通滤波器。R2-C2滤波器限制了斩波放大器要斩波的信号的带宽。放大器＃2是斩波放大器。
