RS锁存器和D锁存器的电路结构及工作原理

一、SR锁存器

1、RS锁存器的电路结构及工作原理

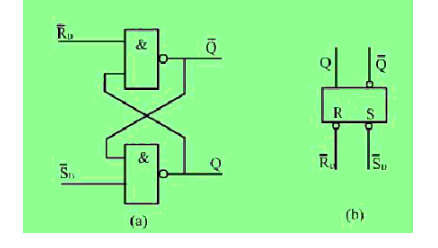

RS锁存器是一两输入、两输出的电路，其电路如图1（a），其有两个互相交叉反馈相连的两个与非门构成，其两个输出为两个相反的输出（或称为互补输出），图1（b）给出了其逻辑符号。

图1 或非门SR锁存器

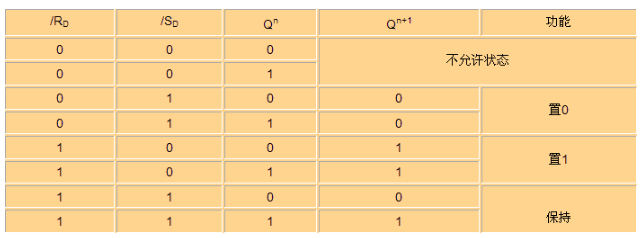

2、SR锁存器状态真值表

3、SR锁存器的应用举例

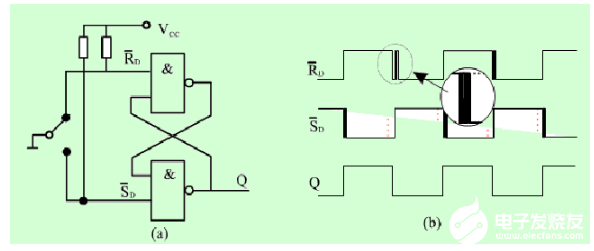

基本RS锁存器虽然电路相当简单，但有很广泛的使用，下图是在时序电路是广泛使用的消除抖动开关电路的使用的例子。
我们通常使用的开关一般是机械触点实现开关的合上和断开的，由于机械触点存在弹性，这就决定了当它们合上的时候，产生反弹的问题，反映在电信号上将出现不规则的脉冲信号，若要求合上输出就为低电平时，就须通过电路加以改进，下图就实现变个功能。

二、D锁存器

1、D锁存器的工作原理

当CP = 1 时,输出端的状态随输入端的状态而改变。Q n+1 = D ,存入新的数据；当CP = 0 时,无论 D 如何变化，输出端的状态保持不变。Q n+1 = Q n，存入的数据不变。为了触发器可靠的工作，要求 D 输入信号先于CP = 1 的信号，称为建立时间。

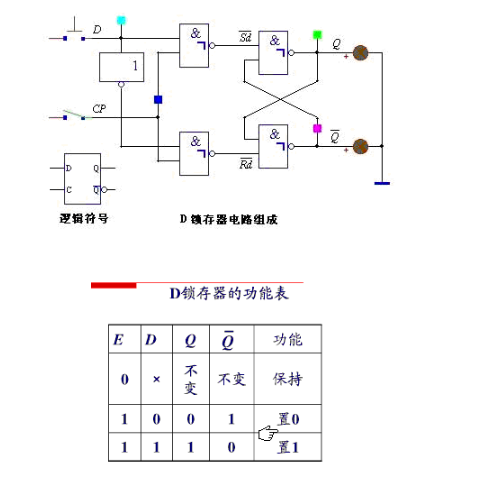

图2 D锁存器电路图与真值表

2、D锁存器的应用

锁存器广泛用于计算机与数字系统的输入缓冲电路，其作用是将输入信号暂时寄存，等待处理，这一方面因为计算机或数字系统的操作都是有序进行的，通常不可能信号一到即刻处理，另一方面，也可防止输入信号的各个位到达时间不一致造成竞争与冒险。

在单片机系统中，当控制信号有效时，锁存器更新单片机的输出数据，当控制信号为低电平时，锁存单片机的输出信号，只要控制信号不发生改变，所存的数据就不会改变。
