深入理解LabVIEW的数据采集和模拟输入

LabVIEW 是一种面向工程师的编程语言，采用图形化编程，多线程同步运行，只需要连线就能进行软件的编制。提供了丰富的函数库和控件，搭建软件的界面非常迅速，一个熟练的工程师可能只需要几分钟就能搭建一个数据采集系统。

”为什么选择 LabVIEW 做数据采集？

LabVIEW 是一种面向工程师的编程语言，采用图形化编程，多线程同步运行，只需要连线就能进行软件的编制。提供了丰富的函数库和控件，搭建软件的界面非常迅速，一个熟练的工程师可能只需要几分钟就能搭建一个数据采集系统。

NI 的数据采集卡提供了对 LabVIEW 丰富且完备的支持，驱动函数都是在底层的基础函数上进行了高度封装，用户不需要对采集卡具体工作有深入的了解，只要掌握这些驱动函数输入 / 输出端口的意义，就能进行数据采集开发。

LabVIEW 中的模拟输入

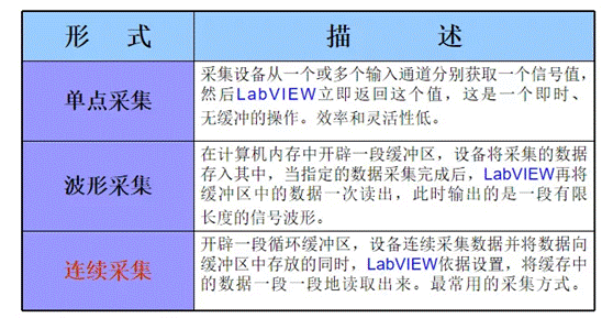

连续模拟输入

需要注意，程序读取数据的速度要不慢于设备往缓冲区中存放数据的速度，这样才能保证连续运行时，缓冲区中的数据不会溢出。可以通过调节以下 3 个参数来达到上述要求：

buffer size（缓存的大小）

scan rate（采样速率）

number of scans to read at a time（每次读取的样本数）

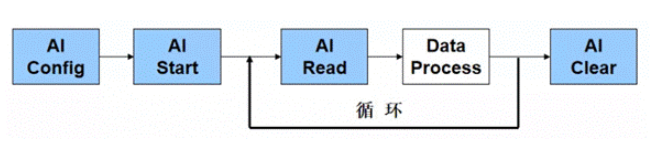

连续采集的程序模型为：

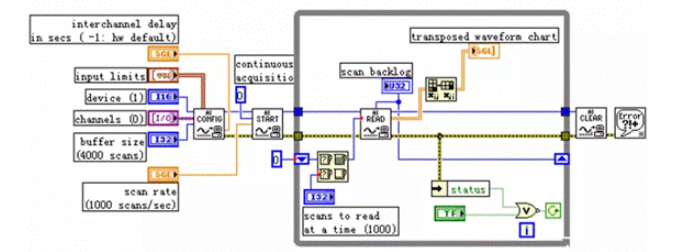

连续模拟输入程序实例

对于一些复杂的采集任务，可以采用一些特殊的采集方式，例如采用外部时钟采集、触发采集等；

触发采集种类很多，根据触发信号类型可以分为数字信号触发和模拟信号触发；根据触发形式可以分为边沿触发和窗口触发；根据触发功能可以分为启动触发、暂停触发和参考触发；

不是每个数据采集卡都具有这些特殊采样功能的，使用前要查看采集卡的使用手册；

在模拟输入采集系统中，实现数据采集并不复杂，数据处理与分析才是难点。

LabVIEW 中的模拟输出

连续模拟输出

有两种形式的连续模拟输出，第一种就是在模拟输出之前，将数字信号写入缓冲区中，然后设备连续不断地将缓冲区中的数据通过 DAC 重复输出。这种连续模出执行效率很高，但是需要写入的数字信号必须是整周期的，不然输出模拟信号将会不连续，在使用上不够灵活。

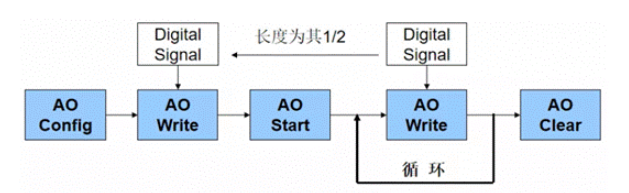

第二种方式就是在设备将缓冲区中数据输出的同时，不断地将数字信号写入缓冲区中，这种方式在编程上比较复杂，但是灵活性比较高，只要保证这一次写入缓冲区的数字信号和上次是连续的就行，不需要每次写入的信号是整周期的。

LabVIEW 中的数字 I/O

一般情况下，数字 I/O 按照 TTL 逻辑电平设计，其逻辑低电平在 0 到 0.7V 之间，高电平在 3.4 到 5.0V 之间；

在硬件设备上，多路（Line）数字 I/O 组成一组后被称为端口（Port）。一个端口由多少个数字通路组成是依据其设备而定的，在多数情况下 8 个数字通路组成一个端口；

在 LabVIEW 中对数字 I/O 的操作非常简单，可以对整个端口进行操作，也可以对端口中的一路或多路同时进行操作。

LabVIEW 中的计数器

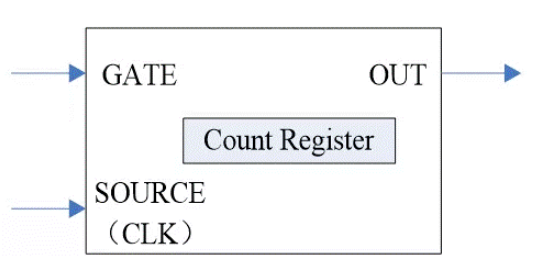

如上图为计数器的简化模型：一个 SOURCE 输入口、一个 GATE 输入口、一个 OUT 输出口，以及一个计数寄存器。

可以设置对 SOURCE 输入端口由高到低或由低到高的信号状态进行计数；可以设置内部计数寄存器的计数方式为递增或递减；

GATE 端口的输入控制计数器的计数操作，可以设置为以下几种门限工作方式：高电位计数、低电位计数、上升沿触发计数、下降沿触发计数，以及无门限方式；

可以使用 OUT 口发生多种类型的波形，或者用于计数器的串级使用中，从而增大计数器的量程。

计数器的频率测量

并行安排处理

多功能 DAQ 设备上的模拟输入、模拟输出、数字 I/O 和计数器等功能是能够同时运行的，可以在程序中并行安排这些功能，还能实现它们的同步。

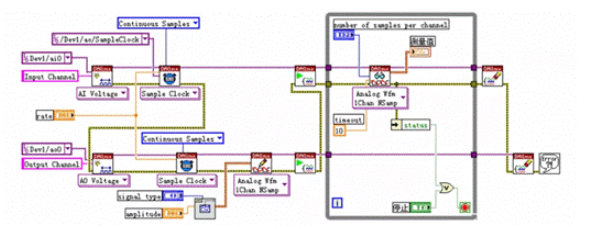

如下图，是一个连续采集和连续模拟输出并行安排的程序，利用传递 error 信息的数据线安排并行的执行顺序。
