模拟电路知识：晶体管、三极管

晶体管是模拟电路最常见的基础知识 。晶体管是电路设计中普遍使用的半导体组件。

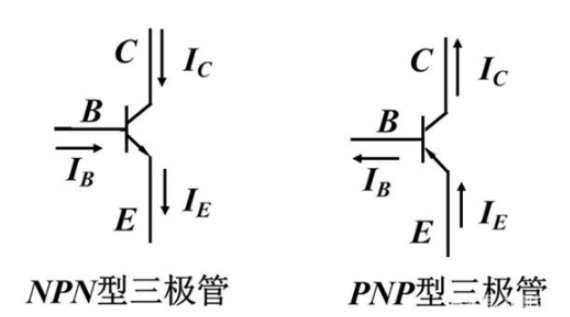

三极管分为两种类型：NPN和PNP。三极管由两个PN结组成。NPN三极管为两个PN结共享一个P区域（也称为基极区域）。在构建过程中，基极区域做得非常薄，通常为几微米到几十微米，并且两个PN结被基极区域紧密结合在一起，相互作用并相互关联，因此三极管的特性不会在所有两个单独的PN结处。在将外部电压施加到三极管之后，特性的叠加，基极电流，集电极电流和发射极电流之间的关系会形成电流放大效应。

三极管的放大系数与其物理结构有关。选择三极管时，放大系数β是必须考虑的重要技术指标之一。 三极管的电流方向和三极之间的电流关系如下：IC = βIB ，IE = IB + IC

三极管具有饱和，放大和截止三个工作间隔。一些常用用法如下所述；

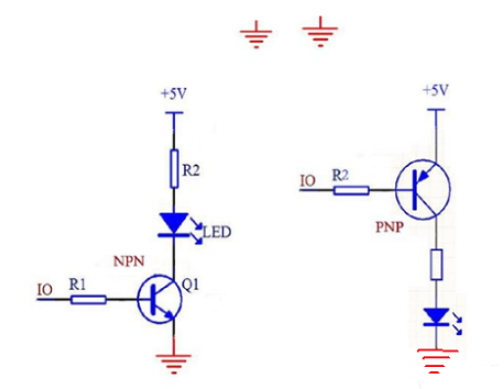

驱动放大，单片机，DSP，ARM，CPLD / FPGA等CPU的一般IO端口驱动电流比较弱，不能直接驱动负载，最常见的是使用三极管进行电流驱动放大，如下图所示；

该原理原理驱动LED 灯 ，可根据实际需要将其转换为其他负载，例如继电器，电机等；+ 5V电源也可以更改，例如12V / 24V等，但是所选的晶体管必须能够承受此电压。

（2 ）当使用电子  开关  时，当使用电子开关时，通常使用三极管的饱和区域。通过控制基极使三极管处于饱和或截止区域，三极管可以导通或截止，并用作开关。

（3 ）逻辑取反。如下图所示，使用NPN晶体管进行反相非常方便。输入为高电平时，输出为低电平。当输入为低电平时，输出为高电平（5V）。
