电平触发器，脉冲触发器和边沿触发器的触发因

数字时序  电路中通常使用三种类型的触发器：电平触发器，脉冲触发器和边沿触发器。现在让我向您介绍这三个触发因素。

如上图所示，脉冲触发器由两个相同的电平触发的SR触发器组成，其中左SR触发器成为主触发器，右手侧称为从触发器。该  电路也称为Master-Slave SR触发器 。脉冲触发的触发方式分为两步：第一步是当CLK = 1时，主触发接收输入端的信号，并设置为对应状态，从触发不动。第二步是当CLK的下降沿到来时，根据主触发器的状态将触发器翻转。因此，Q和Q'的输出状态变化发生在CLK的下降沿。

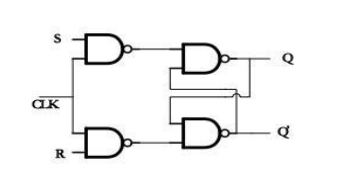

如上图所示，电平触发的逻辑结构图和图形符号图仅在CLK为高电平时才可以接受输入信号，并根据输入信号将触发输出设置为对应的输出。它由一个SR触发器和两个NAND门组成，也称为同步SR触发器。

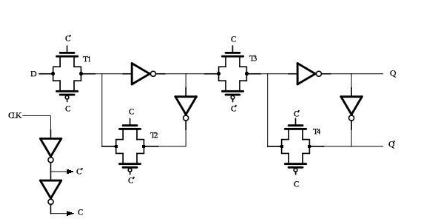

如上图所示，主要在COMOS集成电路中使用的边沿触发电路结构实际上是由两个CMOS传输门组成的电平触发D型触发器。
当CLK = 0时，TG1打开TG2，TG3关闭TG4。
当CLK = 1时，TG1关闭TG2，TG3打开TG4。
边沿触发器 的次级状态仅取决于时钟信号的上升沿 或下降沿到来时输入的逻辑状态，并且输入信号在此之前或之后的变化不会影响输出状态触发器的
根据逻辑功能的不同特性，时钟控制的触发器通常可以分为SR触发器，JK触发器，T触发器和D触发器。触发器是数字设计中必不可少的时序逻辑单元，它使电路具有  存储功能 。顺序逻辑电路和组合逻辑电路的结合使数字电路成为无限可能！
