放大电路的直流通路和交流通路分析

基本共射放大电路的波形分析

如果在信号的正半周，输入电压按正弦曲线逐渐变化（增大）的时候，ce之间的电压就会逐渐减小，假如Q点设置的不合适，正半周增大到一定程度的时候，ce之间的电压已

经小不下来了，这就意味着这个管子饱和了；饱和的特征是I（B）还有能力增大，但I（C）不能按照比例增大了。饱和失真的波形，底部失真。类似，在正半周，如果I（B）小不下去了，ic也小不下去，V（CE）就大不上去，顶部失真，即截止失真。

问题：这两种失真，哪一种在输入回路就开始失真，哪一个在输入没失真，输出开始失真？

截止失真在输入回路就失真，饱和失真在输入没有失真，输出开始失真。

放大电路的组成原则

●静态工作点合适：合适的直流电源、合适的电路参数。

●动态信号能够作用于晶体管的输入回路，在负载上能够获得放大了的动态信号。

●对实用放大电路的要求：共地、直流电源种类尽可能少、负载上无直流分量。共地，对输入电路，有助于防止空中电磁波的干扰；对输出电路，如果是大功率的负载，接地往往是出于安全的考虑。

两种实用放大电路

1）直接耦合放大电路

2）阻容耦合放大电路

耦合电容的容量应足够大，即对于交流信号近似于短路，其作用是隔直通交。

放大电路的分析方法

1.放大电路的直流通路和交流通路

通常，放大电路中直流电源的作用和交流信号的作用共存，这使得电路的分析复杂化。为简化分析，将它们分开作用，引入直流通路和交流通路。

1）直流通路：Us=0，保留Rs；电容开路；电感相当于短路。

2）交流通路：大电容相当于短路；直流电源相当于短路。

2.图解法

1）静态分析：图解二元方程。

2）电压放大倍数分析：

3）失真分析：

截止失真：

问题：减小Rb能消除截止失真吗？

不能，必须当VBB+Ui》Uon才可以，即信号驮载在VBB上，要消除截止失真，只能增大VBB。

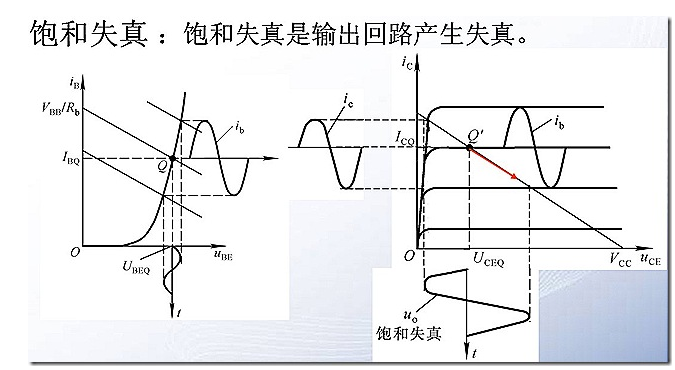

饱和失真：

3.等效电路法
