数字电路和模拟电路怎么区分

数字电路就是开关电路；器件工作状态：不是导通就是截止，一般信号电平只管高、低。高为“1”，低电平为“0”；工作状态是脉冲电量。

而模拟电路是放大电路，丝毫变化都要计较、考虑；是连续变化的电量。

仅从电路图不好说，要根据电路和元器件参数计算，才能知道它的工作状态是饱和导通还是截止？当然对于专业人员来说，这都不是难事。

从器件型号、电路结构、端子名称、电源电压三方面判断，一般情况下：

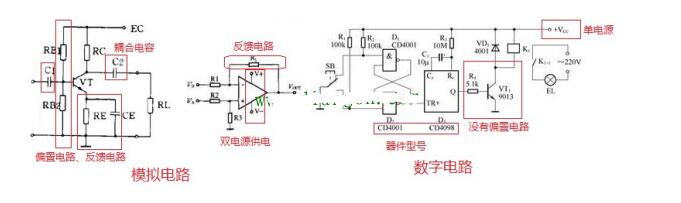

1、模拟电路的放大器图形是三角形，正、负双电源供电，电源电压大于 5V，输入、输出之间有反馈电阻连接。

2、数字电路是单电源供电，电源电压多数是 5V 或 3.3V，逻辑图型是长方形，不同的逻辑门有标准的图标，很容易识别。

真实的电路图，而不是纸上谈兵的作业，都有标明器件型号，一目了然。

分立元件的电路识别可以看偏置电路，数字电路没有偏置电路。

如何从电路图区别数字电路和模拟电路

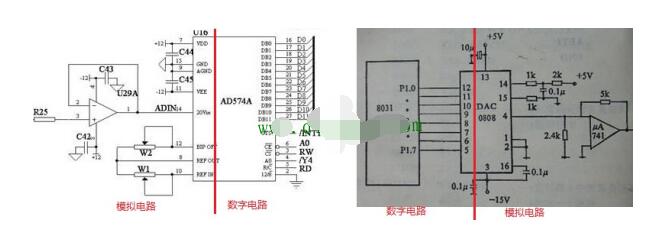

在同一原理图中，既然有模拟电路又有数字电路，那么，就有接口电路，如比较器、模数转换器、数模转换器，接口电路就是模拟与数字的分界线。

如何从电路图区别数字电路和模拟电路
