一种简单的防反接防过压电路

本文分享一个简单易用的防反接，防过压的电路。只需要两个器件就可以防反接，防过压。

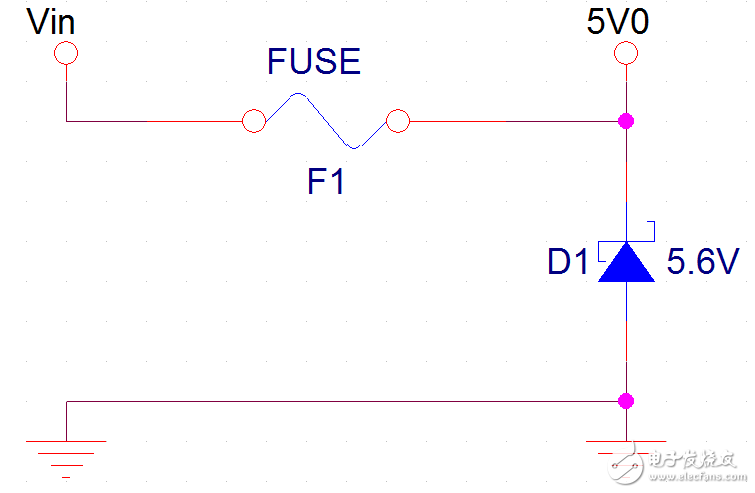

电路原理图如下：

电路工作原理

如上图，电路使用了一个保险丝F1和一个稳压二极管D1。

防反接：当电源Vin接反时，稳压二极管D1正向导通，负载的负压为二极管的导通电压Vf，Vf一般比较低，不会烧坏后级负载电路。同时，Vin反接时，D1正向导通，电压主要落在F1上，因此开始时电流会迅速上升，直至超过F1的熔断电流，保险丝F1熔断，电源断开，不会因为电流过大而烧坏D1。如此，便实现了防反接保护。

防过压：当电源Vin输入比较高时（比如大于稳压管的5.6V）。因为稳压管D1存在，所以负载端获得电源约为5.6V。那么F1上就会有比较大的电压（Vin-5.6V），电流会上升比较快，直至F1熔断，电路获得保护。如此便实现了防过压保护。

使用该电路注意事项

该电路虽然简单，但是两个器件的选型时至关重要的，以下几点需要注意：

首先，保险丝的选型，熔断电流要大于后级负载正常的工作电流，在电路正常使用时不能熔断。

其次，稳压二极管的选型，其稳压值要大于正常Vin的电源输入（正常电源输入时不能击穿稳压），但是要小于后级能允许的最大输入电压（稳压值不能烧坏后级电路）。

再次，（稳压二极管的最大允许电流+上电时负载电流）>保险丝的击穿电流。因为如果不满足此条件，在电源过压输入时，在保险丝击穿之前，稳压管会因为通过的电流过大而烧坏。

最后，反接电路时负压Vf也需要考虑，Vf一般小于1.5V。后级电路应能允许接入1.5V的负压而不会烧坏。

此电路的局限性

此电路简单易用，但是也有一个局限性，就是不能用于大电流电路中。主要是因为稳压管的功率有限，不能通过较大的电流。一般稳压管的最大能承受的功率也就500mW，1W，2W几个级别。

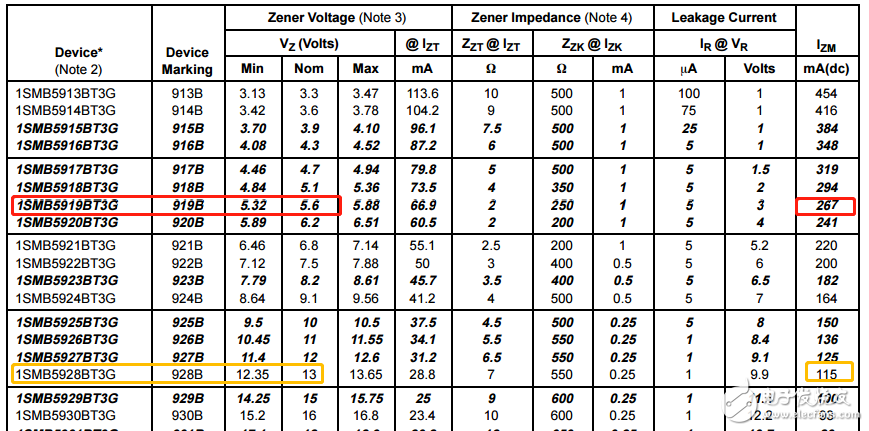

如下图是一款2W的SMB封装的稳压管。

5.6V的稳压管，其最大电流Izm也就267mA，仅能支持使用在300mA左右的电路。如果是12V的稳压管，那最大电流Izm更低，只有115mA。
