光敏百灵鸟电路

时间:2018-07-19 08:35

人气:

作者:admin

标签: 光敏  振荡器

导读:本文主要介绍了简单光敏百灵鸟电路原理及实物组装演示,另外还介绍了光敏百灵鸟电路板实物图与光敏电阻器的原理及分类。...

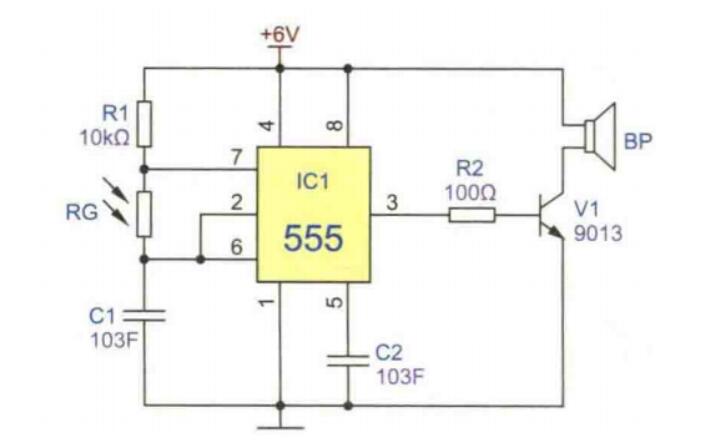

简单光敏百灵鸟电路

电路中,555和R1、RG、C1等组成多谐振荡器,和其他无稳态多谐振荡器的区别是,在充、放电的回路中接入了一只光敏电阻RG,光敏电阻是利用光致导电的特性,它的阻值会随照射光的强度而变化,当光照强时阻值小,光照弱时阻值大。电路利用这一光敏特性,来改变振荡器的充、放电时间的常数,从而改变多谐振荡器的频率,555输出的可变频率信号经过R2限流后,驱动三极管V1带动喇叭BP发出多变的鸣叫声。

用手遮挡光敏的光线,喇叭发出的鸣叫声像吹口哨似的百灵鸟,而用纸筒遮挡更暗的光敏,喇叭发出的声音更加尖锐,通过光照强弱,喇叭发出各种多变的类似百灵鸟的鸣叫声。

光敏百灵鸟电路

光敏百灵鸟电路原理

如下图所示,该电路是以时基电路555芯片为核心组成的,振荡频率由R1、RG1、C1决定。当加入电源时,即可产生断续的音调变化的类似百灵鸟鸣叫的声音。

多谐振荡器又称为无稳态触发器,它没有稳定的输出状态,只有两个暂稳态。在电路处于某一暂稳态后,经过一段时间可以自行触发翻转到另一暂稳态。两个暂稳态自行相互转换而输出一系列矩形波。多谐振荡器可用作方波发生器。

加上电源后,电容器C1经外接电阻R1与RG1由Vcc充电,电容器C1两端电压一直上升到2/3Vcc(第六脚之临界电压),于是触发555的第三脚的输出为低电平0。此外,集成电路内部放电管被驱动而导通,使得第七脚接地,将电容C1上的电荷经电阻RG1放电,电容器的电压就开始下降,直到它降到触发端1/3Vcc,正反器再次被触发,使第三脚输出回到高电平1,且放电管截止,于是电容器C1再次经由电阻R1及RG1充电,重复这些动作就会产生振荡。 充电路径:由Vcc出发,经由R1及RG1至电容器C1。 放电路径:由电容器C1出发,经由RG1至NE555之第七脚。 频率f=1.44/(R1+2RG1)C

光敏百灵鸟电路

光敏百灵鸟电路板实物图

光敏电阻器概述

光敏电阻器又叫光感电阻,是利用半导体光电效应制成的一-种电阻值随入射光的强弱而改变的电阻器;入射光强,电阻减小,入射光弱,电阻增大。光敏电阻器一般用于光的测量、光的控制和光电转换(将光的变化转换为电的变化)。

光敏电阻器原理

用于制造光敏电阻的材料主要是金属的硫化物、硒化物和碲化物等半导体。在黑暗环境里,它的电阻值很高,当受到光照时,只要光子能量大于半导体材料的禁带宽度,则价带中的电子吸收一一个光子的能量后可跃迁到导带,并在价带中产生一一个带正电荷的空穴,这种由光照产生的电子一空穴对增加了半导体材料中载流子的数目,使其电阻率变小,从而造成光敏电阻阻值下降。光照愈强,阻值愈低。入射光消失后,由光子激发产生的电子一空穴对将逐渐复合,光敏电阻的阻值也就逐渐恢复原值。

光敏电阻器分类

根据光敏电阻的光谱特性,可分为三种光敏电阻器: 紫外光敏电阻器红外光敏电阻器可见光光敏电阻器主耍参数光敏电阻的主要参数有亮电阻,暗电阻,光电特性光谱特性,频率特性,温度特性。 在光敏电阻两端的金属电极之间加上电压,其中便有电流通过,受到适当波长的光线照射时,电流就会随光强的增加而变大,从而实现光电转换。没有极性,纯粹是个电阻期间,使用时可加直流也可以加交流。
