一文详解i.MX 6Dual/6Quad主要特性及应用

飞思卡尔公司的i.MX 6Dual和i.MX 6Quad应用处理器是汽车和娱乐处理器，专注于多媒体处理应用，如汽车导航和娱乐、人机接口、高性能语音处理以及视频处理与显示。

i.MX 6Dual/6Quad处理器采用了飞思卡尔先进的四ARM Cortex-A9核，其最高运行速度达1GHz。它们包括2D和3D图形处理器，3D1080p视频处理和集成电源管理。每个处理器具有一个64位的DDR3/LVDDR3/LPDDR2-1066存储器接口，和其他一些接口，用于连接外围设备，如WLAN、蓝牙、GPS、硬盘驱动器、显示器和照相机传感器。

i.MX 6Dual/6Quad 主要特性

多级存储系统

每个处理器的多级存储系统是基于L1指令、数据缓存、二级缓存，以及内部和外部存储器。该处理器支持多种类型的外部存储设备，包括DDR3、低电压DDR3、LPDDR2、NOR闪存、PSRAM、蜂窝内存、NAND闪存（MLC和SLC）、OneNAND和管理型NAND（包括eMMC，最高转速4.4/4.41）。

智能加速技术

该处理器具有整个设备的电源管理，丰富了多媒体功能和外围设备套件，以实现较小功耗（主动和各种低功耗模式）。智能加速技术（smart speed）技术使设计人员可以设计功能丰富的产品，其对功率的要求比业界预期低得多。

动态电压和频率缩放

该处理器可以通过扩展电压和频率，来优化设备性能和提高功率效率。

多媒体电站

每个处理器的多媒体性能是通过多级缓存系统、霓虹灯MPE（媒体处理器引擎）协处理器、1个多标准硬件视频编解码器、2个独立的图像处理单元（IPU）和增强型可编程智能DMA（SDMA）控制器，来增强的。

强大的图形加速

每个处理器提供了三个独立的，集成的图形处理单元：一个OpenGL ES2.03D图形加速器，四个着色器（最高可达200MT/s和OpenCL），2D图形加速器，和专用的OpenVG 1.1加速器。

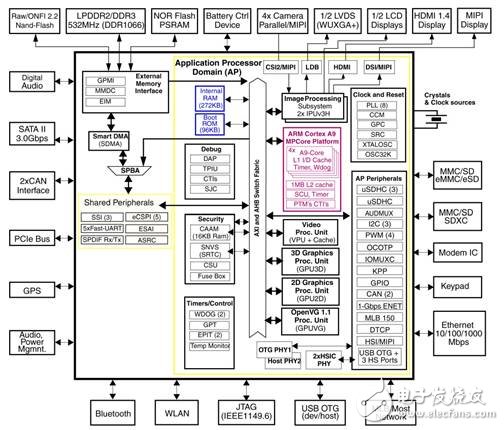

图1 i.MX 6Dual和i.MX 6Quad应用处理器系统框图

接口的灵活性

每个处理器都支持多种接口的连接：LCD控制器，最多可用于四台显示器（包括并行显示，HDMI 1.4，MIPI显示器和LVDS显示），双CMOS传感器接口（并行或通过MIPI），高速USB与PHY，高速USB主机与物理层，多个扩展卡端口（高速MMC/SDIO主机 等），10/100/1000Mbps的千兆以太网控制器，以及其他各种通用接口（如UART，I2C和I2S串行音频，SATA-II和PCIe-II）。

汽车环境的支持

每个处理器包含如下接口：两个CAN接口，一个MLB150/50端口，ESAI音频接口和一个异步采样率转换器，用于多声道/多源音频。

先进的安全性

处理器提供硬件功能的安全功能，实现安全的电子商务、数字版权管理（DRM）、信息加密、安全启动333和安全的软件下载。其安全功能在i.MX6Dual/6Quad安全参考手册（IMX6DQ6SDLSRM）行了详细的说明。

集成的电源管理

该处理器集成了线性稳压器，和电压等级不同的（内部产生的）区域，这显著简化了系统电源管理架构。

i.MX 6Dual/6Quad应用

•汽车导航和娱乐

•图形渲染的人机界面（HMI）

•大型数据库的高性能语音处理

•音频播放

•视频处理和显示

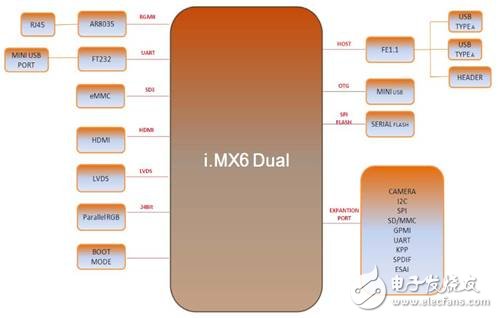

MarS Board

MarS Board是深圳市英蓓特科技有限公司推出的基于飞思卡尔（Freescale Semiconductor）i.MX 6Dual处理器的评估板。i.MX 6Dual处理器集成了高达1GHz的ARM Cortex-A9 内核、2D和3D图形处理器和3D 1080p视频处理器。MarS Board评估板具有丰富的接口，包括HDMI接口、LVDS 接口、Mini USB OTG接口、Mini USB Debug接口、RJ45接口、USB Host接口、TF卡接口和LCD显示接口，能够帮助开发者针对上网本、桌面一体机、高端移动互联网设备、高端掌上电脑、高端便携式媒体播放器、游戏机和便携式导航设备等各种不同领域进行开发。

MarS Board是基于Freescale Cortex-A9架构，主频1GHZ的新i.MX6双核处理器设计的硬件平台。One Core运行Android4.0 OS+高清显示屏或者9.7寸LVDS显示屏；Another Core运行uCos-II OS+ 4.3寸或7寸触摸屏；双核独立运作。可以通过LCD接口连接4.3寸或者7寸LCD触摸屏，也可以通过LVDS接口连接9.7寸LVDS触摸屏，同样也可以通过HDMI接口连接高清显示屏。MarS Board可以支持1080p，60 h.264视频解码，也可以支持1080p30 H.264和720p视频编码，支持2D/3D图形加速能够更好的应用于高级HMI、高清机顶盒、Android TV以及多媒体网络设备行业应用中。MarS Board支持多种操作系统平台，如Linux、Adroid4.0、uCos-II、Ubuntu等操作系统。MarS Board兼容Raspberry Pi 树莓派。目前已经提供有4.3寸或者7寸LCD触摸屏，9.7寸LVDS触摸屏，Wipi，PI-View扩展模块支持MarS Board，后续会推出更多兼容性模块+APP模式提供给广大爱好者进行DIY。

英蓓特MarS Board 产品特性

•产品参数

产品尺寸：65mm×102mm

工作温度：0℃~70℃

环境湿度：20%~90%（无凝结）

输入电源：5V

•处理器

集成ARM Cortex-A9内核的i.MX 6Dual处理器

集成32kByte一级指令缓存

集成32kByte以及数据缓存

集成私有计数器和看门口

集成Cortex-A9 NEON MPE（媒体处理引擎）协处理器

集成2D图形处理器

板载存储器：

• 4GByte eMMC存储器

4×256MB DDR3 SDRAM存储器

•板载接口和按钮

1个HDMI接口

1个LVDS接口

1个LCD显示屏接口

2个480Mbps高速USB2.0 HubHUB接口

2个480Mbps高速USB2.0 Header接口

1个480Mbps高速USB2.0 OTG接口

1个COM-USB Debug （com2）接口

1个TF卡接口

1个10/100M/1Gbps RJ45网络接口

1个BOOT MODE设置拨码开关

1个复位按钮

•板载接口信号

1路AUDMUX（Digital Audio Multiplexer）信号

2路CAN信号

1路ECSPI2（Enhanced Configurable SPI）信号

2路I2C信号

1路camera/ Parallel信号，最高支持16 bit

1路KPP（Keypad Port）信号

1路PWM（Pulse Width Modulation）信号

1路GPMI（General Purpose

Memory Interface）信号

1路SPDIF（Sony/Philips Digtal Interface）信号

4路UART信号

1路USDHC1（Ultra Secured Digital Host Controller）信号

1路ESAI（Enhanced Serial Audio Interface）信号
