干货：基于蓝牙4.2模块的智能蓝牙心率监测仪设

今天带来一套蓝牙4.2模块应用在智能蓝牙心率监测仪设计思路的案例。

一、蓝牙心率检测仪涉及到的主要硬件组成：

硬件结构包括信号采集、蓝牙4..2模块做无线数据传输、数据显示部分、电池供电和管理、超低功耗三轴加速度计等。

（1）LED显示屏：显示计算得到心率数值

（2）聚合物锂电池组：给系统供电，包括蓝牙模块、3轴加速度计、LED显示屏、心率传感器等

（3）心率传感器：主要负责心率信号的采集

（4）超低功耗三轴加速度计：系统误差补偿

（5）蓝牙4.2模块SKB369

本方案使用的是SKB369蓝牙串口模块，基于nRF52832蓝牙芯片。

蓝牙版本：基于ble低功耗蓝牙4.2研发，支持蓝牙5.0（固件升级）

芯片： Nodic nRF52832

数据传输速率：1Mbps

天线：PCB板载天线

尺寸：17.4*13.7*1.9mm

传输距离：100米

工作电压：2.4-3.6V

工作温度：-40~85℃

接口丰富：提供灵活的硬件接口，支持GPIO、IIC、SPI、UART、ADC等接口，使蓝牙模块的应用更加灵活！

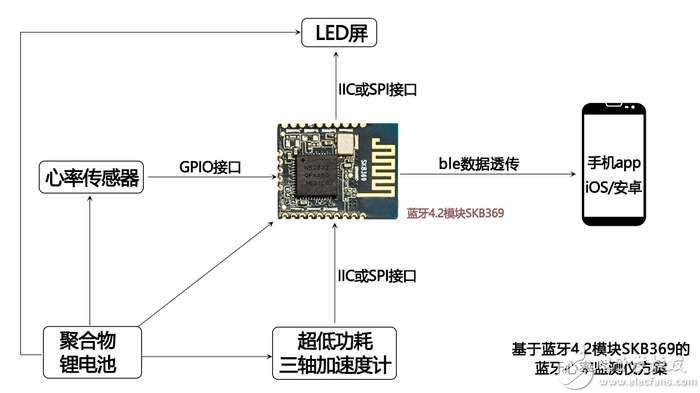

二、基于蓝牙4.2模块的智能蓝牙心率监测仪应用框架：

方案中使用心率传感器实时采集心率信息，将采集到的心率数据传输给蓝牙模块SKB369的主控MCU，由MCU计算得到心率值，一方面可以把心率值通过对应接口显示到LED屏上；另一方面也可以把心率数据通过SKB369透传至手机app，手机app负责接收和分析接收到的心率数据，从而实现在手机端实时监控心率的数值。

由于这套蓝牙心率监测仪系统体积小巧，可以做成可穿戴设备佩戴在身上实现随时随地监测。考虑到采集的信号易受人体运动干扰影响引起误差，设计中加入3轴加速度计获取运动伪影噪声，以便后续进一步处理。

三、本蓝牙心率监测仪设计思路的优势：

此设计思路将蓝牙4.2模块的实时传输、自动检测和实时反馈功能很好的应用在心率检测中，具有以下优点：

（1）测量准确，实时性非常好

（2）体积小巧，功耗低

（3）成本低廉，可做成可穿戴设备

本智能蓝牙心率监测仪比较适合日常家用，或做成可穿戴式心率检测设备。
