低成本电流检测电路的核心要点

下面介绍几种巧妙的廉价的电流检测电路

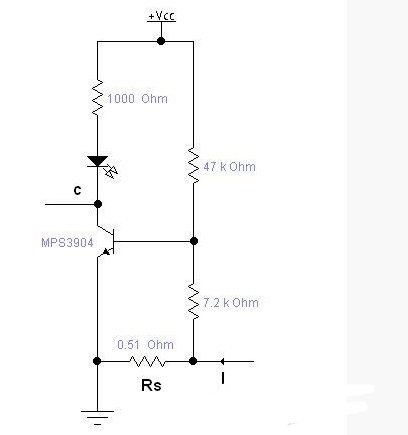

三极管电流检测电路

如果简单的用三极管导通与截止来检测电流的话，三极管开启要0.7V左右，电流比较小的时候需要串比较大的采用电阻，同时浪费较大的反馈电压，如上图方法，可以用比较小的电阻，消耗很小的电压就能检测到电流I，通过调整三极管基机电阻可以调整检测的灵敏度。这个电路可以用在充电器等需要显示有没有充电电流的地方。

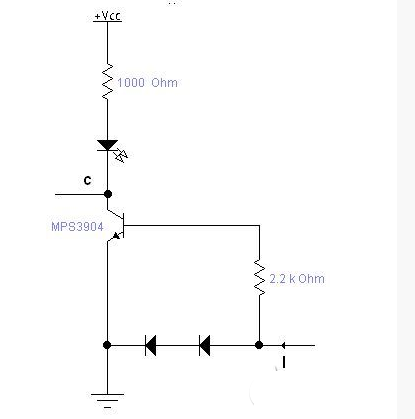

高灵敏度电流检测电路

这个电路用两个二极管做电流采样，灵敏度非常高，电流可以做到动态范围很大，在大功率或高电压应用场合比较合适，缺点是电压需要损失掉约1.4V。

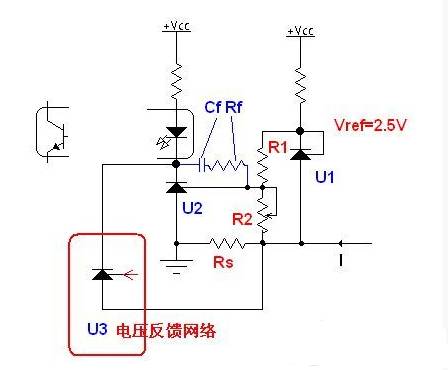

TL431电流反馈电路

TL431 价格低廉，在开关电源的反馈环路大量应用，但其FB电压为2.5V，直接用做电流反馈时要很大的采样电阻，浪费电压。图中用两个TL431实现电流反馈，可以用比较小的采样电阻实现精密的电流反馈，如果还有电压反馈网络，再并上U3的电压反馈电路。
