TPS650231 器件是一款集成电源管理 IC，适用于由一个锂离子或锂聚合物电池，需要多个电源轨。TPS650231 提供三个高效降压转换器，旨在提供内核电压、外设、 I/O 和内存轨。内核转换器允许动态电压通过串行接口进行更改，允许系统实现动态节能。
*附件：tps650231.pdf

所有 3 个降压型转换器在轻负载时均进入低功耗模式，以达到最大值在尽可能宽的负载电流范围内实现效率。TPS650231 还集成了两个通用型 200mA LDO 稳压器，可通过外部输入引脚启用。每 LDO 在 1.5 V 至 6.5 V 的输入电压范围内工作，因此可以为其供电来自其中一个降压转换器或直接从电池。默认输出电压 LDO 可以使用 DEFLDO1 和 DEFLDO2 以数字方式设置为 4 种不同的电压组合引脚。串行接口可用于动态电压调节、屏蔽中断或禁用、启用和设置 LDO 输出电压。接口兼容快速和标准模式 I^2^C 规格，允许高达 400 的传输千赫。TPS650231 采用 40 引脚 VQFN （RSB）封装或 49 引脚 DSBGA （YFF）封装。并在 –40°C 至 +85°C 的自由空气温度下运行。

特性

用于处理器内核的
1.7A、效率为 90% 的降压转换器（VDCDC1）
用于系统电压的 1.2A、效率高达 95% 的降压转换器
（VDCDC2）
用于内存电压的
0.8A、效率为 92% 的降压转换器（VDCDC3）
用于实时时钟
（VRTC）的 30mA LDO 和开关
2 × 200mA 通用 LDO
处理器内核的动态电压管理
使用两个数字
输入引脚的可预选 LDO 电压
外部可调复位延迟时间
备用电池功能
用于电感转换器的独立使能引脚
我^2^C™ 兼容串行接口
85μA 静态电流
低纹波 PFM 模式
热关断保护
采用 40 引脚、5mm × 5mm VQFN （RSB）或
49 引脚、3mm × 3mm DSBGA （YFF）封装

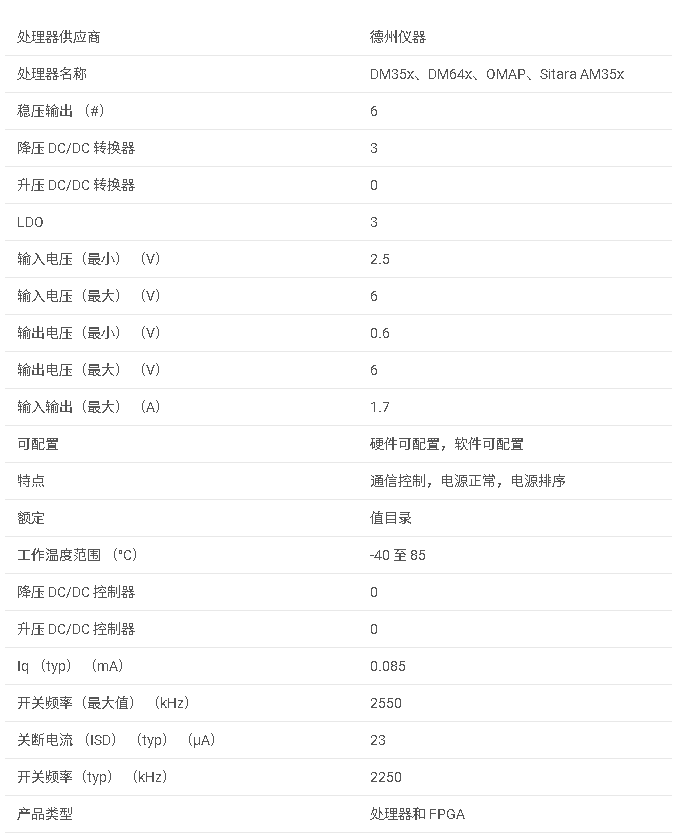

参数

1. 产品概述

‌型号‌：TPS650231
‌类型‌：集成电源管理IC
‌应用‌：锂离子电池供电系统，如智能手机、上网本、便携式媒体播放器等
‌特点‌：高效同步降压转换器、LDO、动态电压管理、I2C接口等

2. 主要特性

‌降压转换器‌：
- VDCDC1：1.7A，效率高达90%
- VDCDC2：1.2A，效率高达95%
- VDCDC3：0.8A，效率高达92%
‌LDO‌：
- 2个200mA通用LDO
- 可预设LDO电压
‌动态电压管理‌：通过串行接口实现处理器核心电压的动态调整
‌电池备份功能‌：支持实时时钟（RTC）和备份电源
‌I2C接口‌：兼容快速和标准模式，支持动态电压缩放、中断屏蔽等功能

3. 功能描述

‌VRTC输出‌：提供高达30mA的电流，支持带或不带备份电池的操作
‌降压转换器‌：
- 固定频率2.25MHz PWM操作，轻载时自动进入PFM模式以提高效率
- 支持同步整流，减少损耗
- 可编程输出电压，支持动态电压调整
‌低功耗模式‌：在轻载时自动进入，通过PFM模式降低开关频率和静态电流
‌软启动‌：限制启动时的浪涌电流
‌100%占空比操作‌：在低输入电压下保持输出电压稳定
‌电源好监控‌：所有转换器和LDO均有电源好比较器，输出状态可通过串行接口读取
‌热关断保护‌：防止芯片过热损坏

4. 电气特性

‌输入电压范围‌：2.5V至6V
‌输出电压范围‌：
- VDCDC1：0.8V至1.6V
- VDCDC2：0.6V至3.3V
- VDCDC3：0.6V至3.3V
- LDO1/LDO2：1V至3.3V
‌效率‌：在典型条件下，各转换器效率可达90%以上
‌静态电流‌：轻载时降至微安级
