特瑞仕DC/DC转换器实机特性比较工具的特征和使用

本篇文章说明了特瑞仕在官网公开的实机特性比较工具的特征和使用方法。

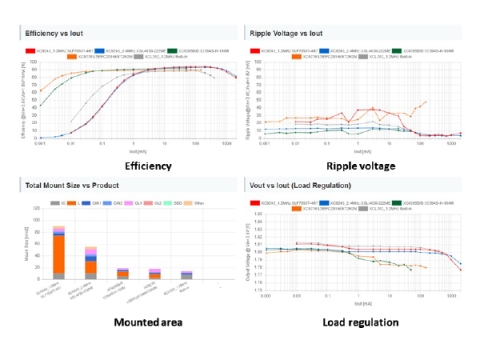

实机特性比较工具是能比较DC/DC转换器的效率、纹波电压、输出电压（负载调整器）及安装面积的工具。

因为数据表中记载的特性随产品的偏置条件而不同，很难在相同条件下进行比较。此外很难用数据表来判断安装面积，需要根据BOM来估算安装面积。

本工具可以在相同偏置条件、实际使用条件下比较特性及安装面积。即使不了解产品，也可以轻松选择具有理想特性和安装面积的最佳DC/DC转换器。



实机特性比较工具特征和使用方法

免费且不需要注册

只要访问官网网页

可以在相同条件下轻松地比较各种DC/DC转换器的实测数据

即使不了解产品，也能选择最佳的DC/DC转换器

实机特性比较工具可以免费使用且不需要注册，访问官网网页即可立刻使用。

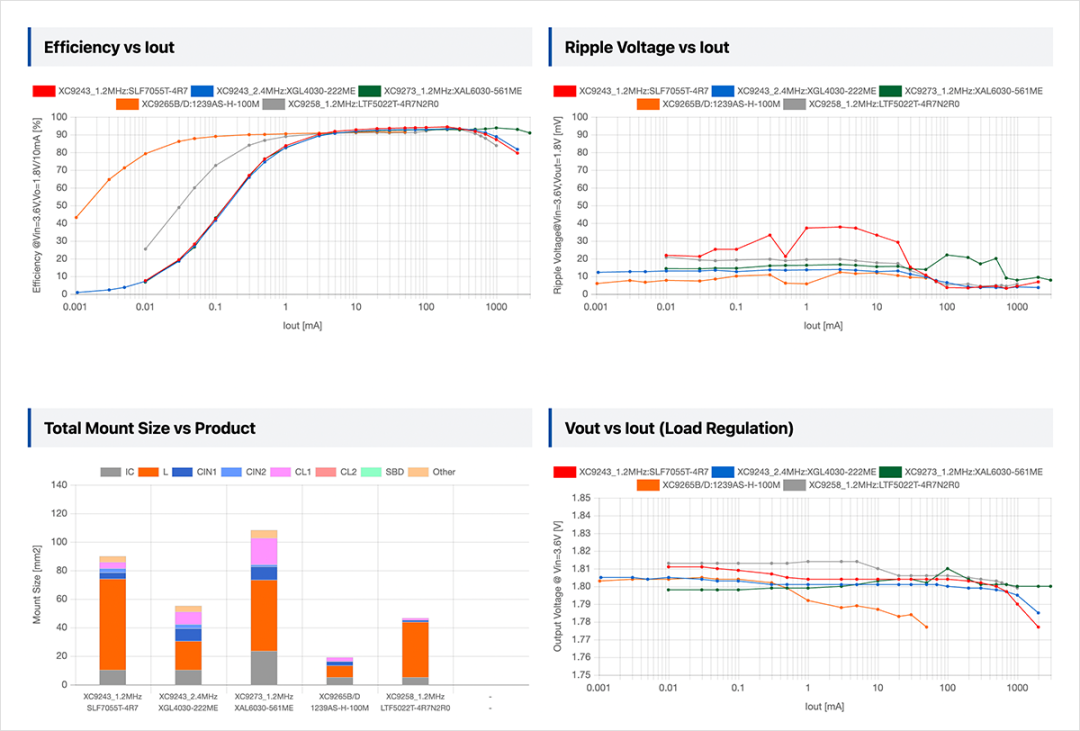

不需要设置，只要操作“选择Topology”⇒“选择Mode（模式）”⇒“输入电源规格”，即可用图形或表格比较各种各样的DC/DC特性。

可以比较难以用数据表判断的安装面积

可以确认纹波电压及负载调整器的实测数据，而这些数据无法通过模拟轻松确认

某些特性与测量数据有明显偏差，可能无法通过模拟再现。本工具会显示实测结果，能正确地确认实施模拟时难以再现的负载调整及纹波电压。

可以通过此说明确认实机特性及安装面积的方法，灵活运用”选定最佳IC”及”比较、确认实测结果”等。

基本使用方法

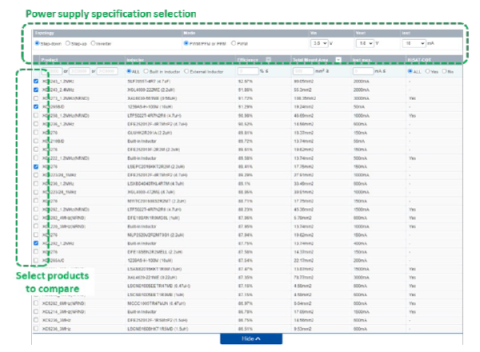

只需在输入项目中输入希望比较的电源规格，即可比较DC/DC的实机特性。

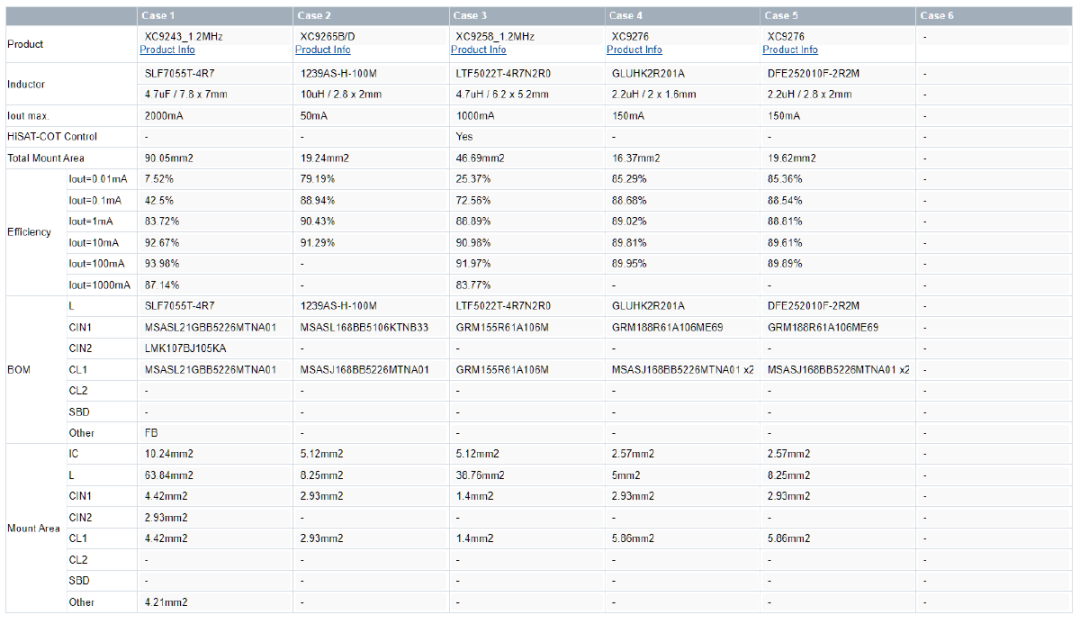

可以在同一个图形及一览表中比较最多6个产品的特性、安装面积和BOM。

此外由于搭载了缩小检索范围的筛选功能，可以检索出理想特性的产品。

Step 1. 选择Topology
Step 2. 选择动作模式
Step 3. 输入电源规格
Step 4. 选择产品、缩小检索产品范围
Step 5. 确认特性

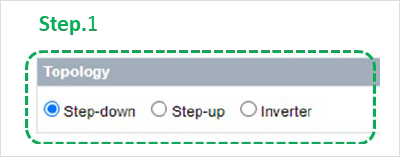

Step1. 选择Topology

选择希望比较的DC/DC的Topology。

(a) Step-down (降压DC/DC)
(b) Step-up (升压DC/DC)
(c) Inverter (反转DC/DC)

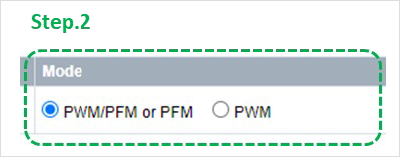

Step2. 选择动作模式

选择希望比较的DC/DC动作模式。

(a) PWM/PFM or PFM

优点	轻负载时效率高
缺点	开关频率随输出电流变动。 对于需要低噪声的RF或音频等，开关频率有可能产生干扰

(b) PWM

优点	由于开关频率不随输出电流变动且保持稳定，容易地防止产生噪声。
缺点	轻负载时的效率低

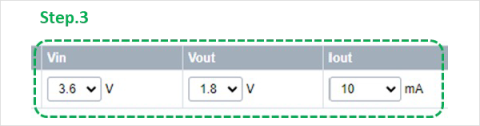

Step3. 输入电源规格

选择希望比较的电源规格。

关于输出电流IOUT、请输入重视效率的输出电流。在此输出电流下，产品的一览表将按照效率从高到低的顺序显示。

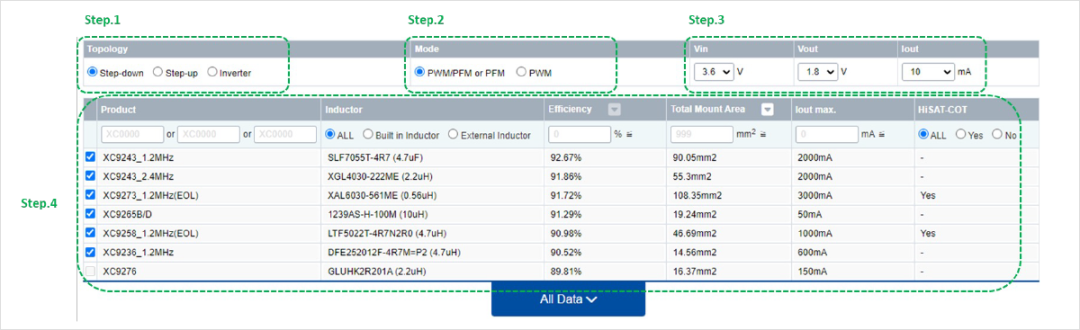

Step4. 选择产品、缩小检索产品范围

将显示符合指定条件的产品一览表。

点击”All Data”将显示最多30个产品的数据。

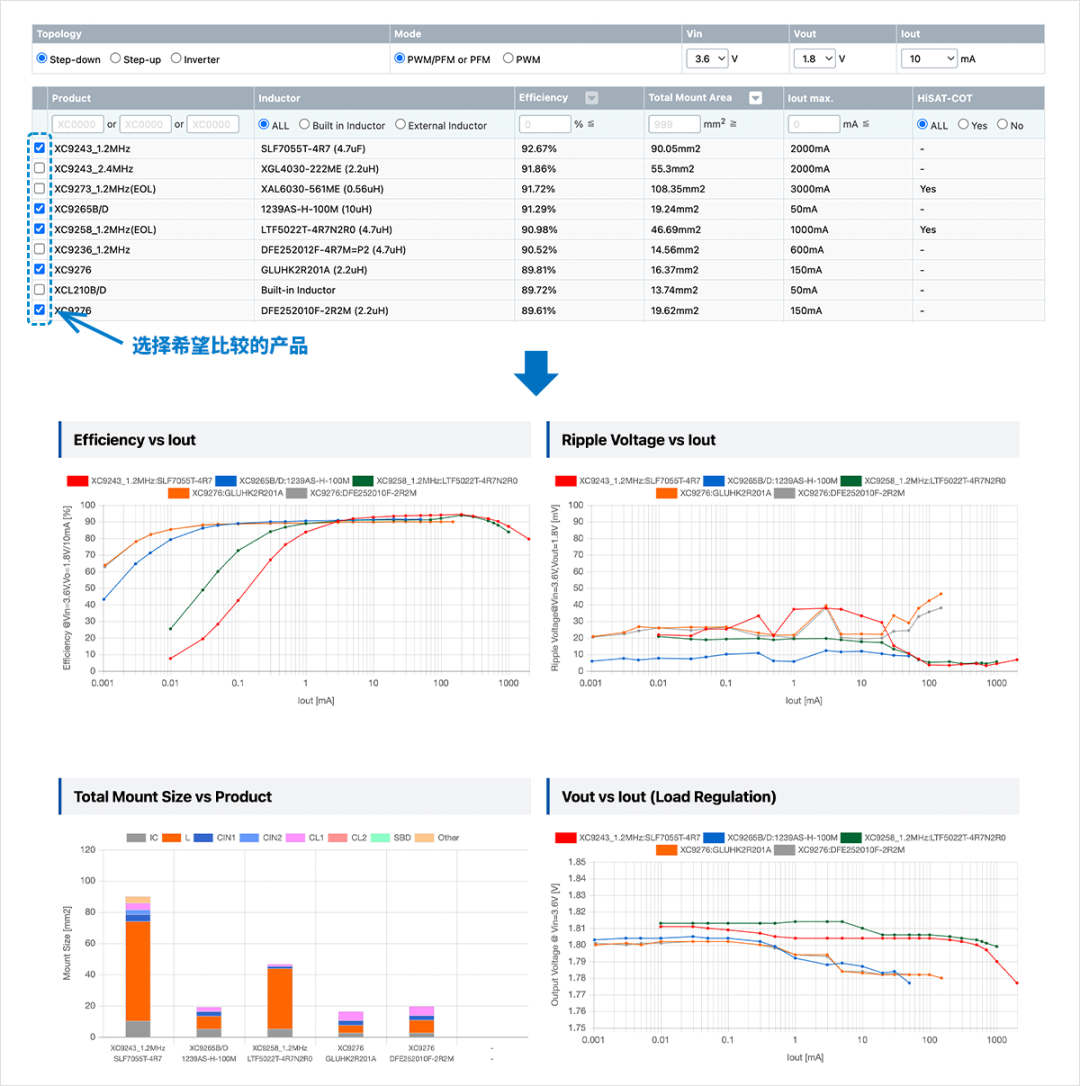

在此一览表中，可以确认”产品名称“、“电感”、“在指定IOUT的效率”、“安装面积”、“最大输出电流”、”HiSAT-COT“。从此一览表中选择希望比较的产品，进一步缩小检索产品范围。

将在下一篇“查询最佳IC的方法”文章中介绍有关缩小检索产品范围方法的具体事例。
