电源设计中保险丝,热敏电阻,整流桥计算方法

保险丝

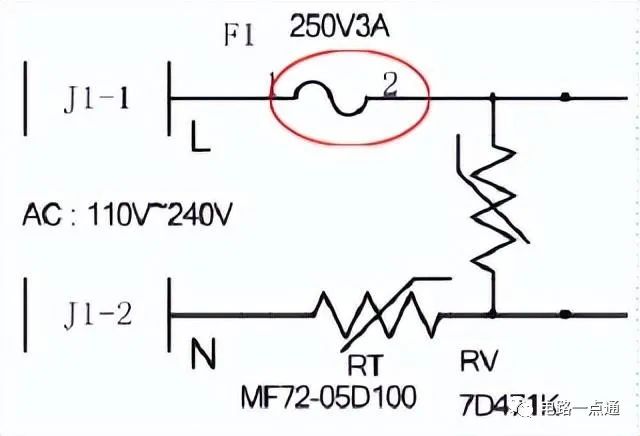

作用 安全防护。在电源出现异常时，为了保护核心器件不受到损坏 技术参数 额定电压V、额定电流I、熔断时间I^2RT 分类 快断、慢断、常规

1、0.6为不带功率因数校正的功率因数估值 2、Po输出功率 3、η 效率（设计的评估值） 4、Vinmin 最小的输入电压 5、2为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍 6、0.98 PF值 热敏电阻     NTC的作用

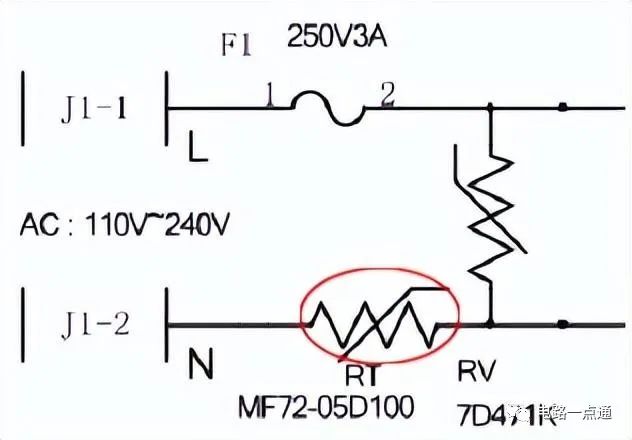

NTC是以氧化锰等为主要原料制造的精细半导体电子陶瓷元件。电阻值随温度的变化呈现非线性变化，电阻值随温度升高而降低。利用这一特性，在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的浪涌电流。当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。

对上面的公式解释如下： 1. Rt 是热敏电阻在T1温度下的阻值； 2. Rn是热敏电阻在Tn常温下的标称阻值； 3. B是材质参数；(常用范围2000K~6000K) 4. exp是以自然数 e 为底的指数（ e =2.71828）； 5. 这里T1和Tn指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度。 整流桥 整流桥（桥堆）的计算

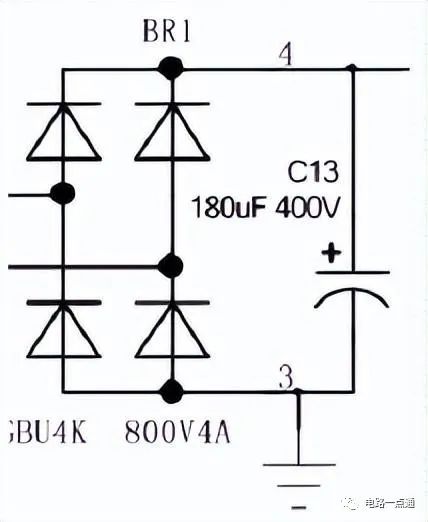

整流桥的耐压选择   Vinmax为最高输入电压（比如88~264V输入的电源，Vinmax=264）. 整流桥的耐电流选择   Po为电源输出功率 η为整机效率 Vinmin为最低输入电压（比如88~264V输入的电源，Vinminx=88）. 2为输入电流有效值的倍数，经验值。 所选整流桥的功率损耗计算   Vf为整流桥正向压降。 注意：选择保险丝和整流桥，还要注意实测它的瞬间耐流量
