电流测试必学妙招！不需要万用表也不破坏电源

对于电子测试工程师来说，电流测试可以帮助确保电路和设备的安全运行，评估电路的性能和稳定性，还是故障诊断的重要手段之一，具有重要的意义。

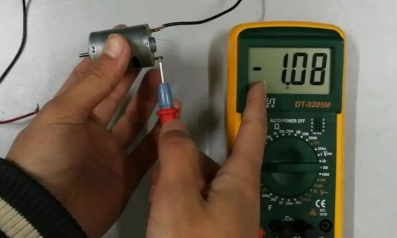

而在操作过程中，除了使用比较常用的万用表，我们还可以采取示波器+电流探头的方法进行电流测试，体验简单高效且不需要破坏电源线的优势，下面是操作实例。

操作步骤

首先，我们本次操作所使用到的示波器型号是最大带宽为8GHz的MSOS804A，电流探头是同为是德科技旗下的1147B。

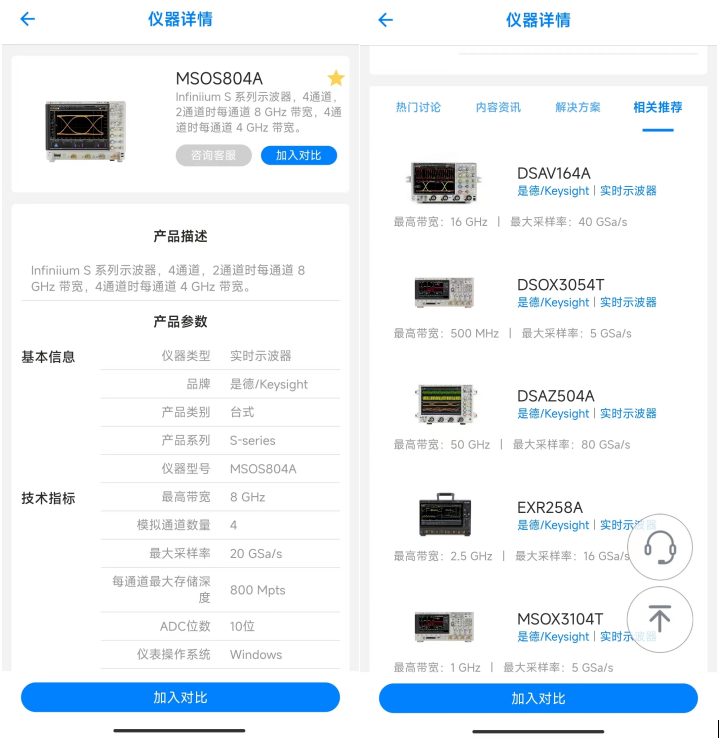

我们可以通过在“每日E问”中输入仪器型号，查询测试仪器的具体参数和其他相似型号的示波器，便于熟悉仪器情况以及进行对比。

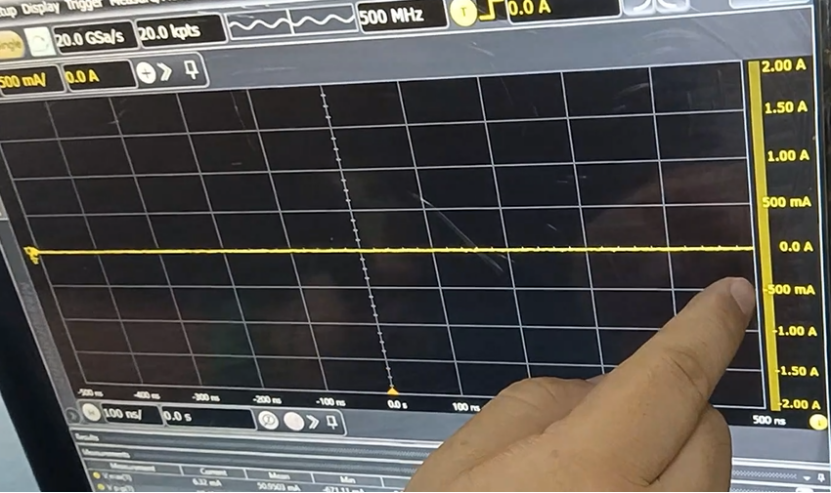

将电流探头连接到示波器的通道1中，示波器会自动识别电流探头型号并转换纵轴单位。

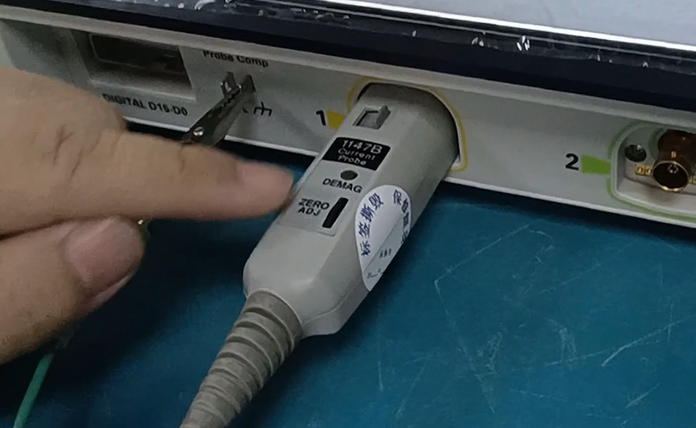

随后我们将电流探头进行消磁和归零，可以通过下图所示位置中的2个按钮进行操作，设置完毕后即可测试电流。

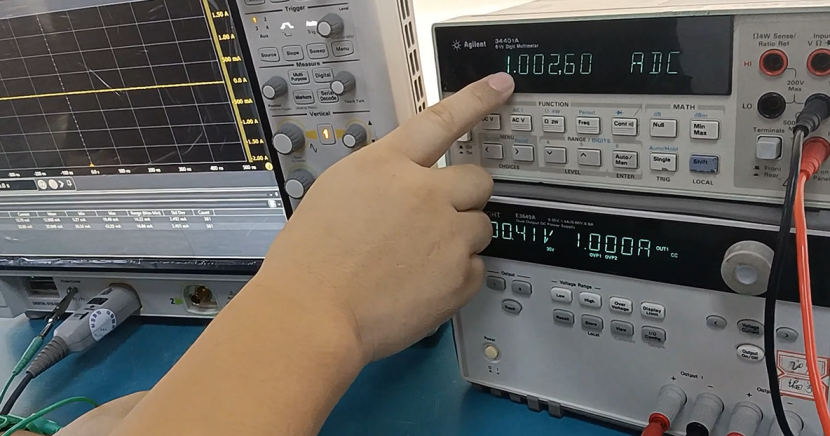

我们设置一个1A的恒流源，可以用万用表来检测电流信号。

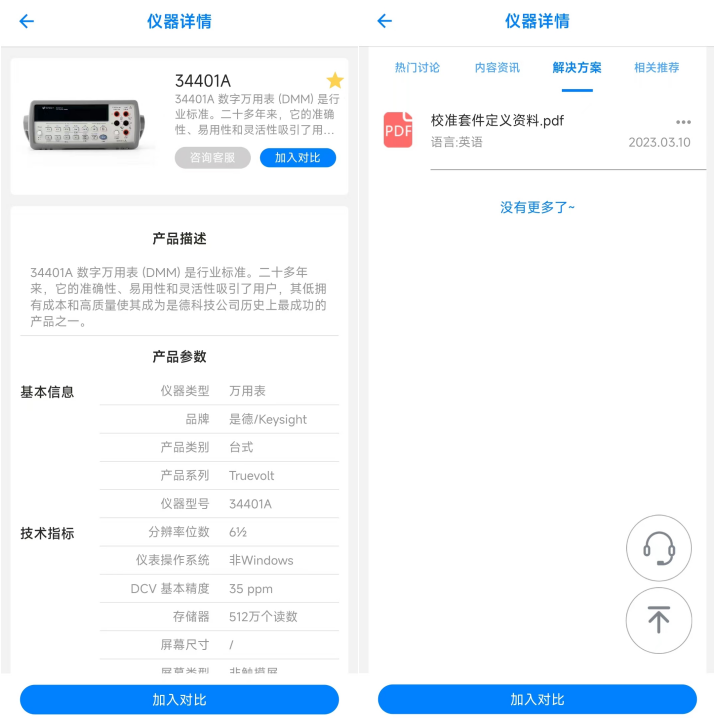

万用表型号为是德科技的34401A，同样可以在每日E问APP中查询具体参数和资料文件。

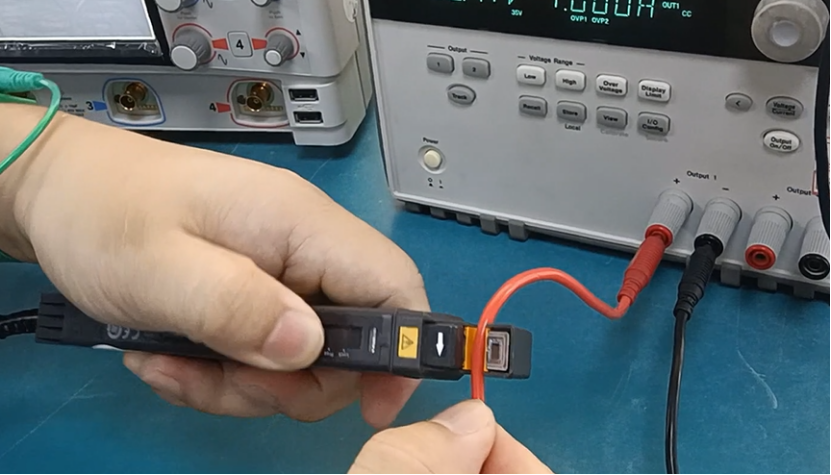

我们将电流探头的夹口打开，顺着白色箭头指示方向（即电源流向）将电源线安放在夹口中。

此时示波器上便可测出线中电流为1安培，还可测出电流的当前值、最大值等信息。

以上便是“示波器、电流探头测试电流”的详细方法。
