14KW新能源电动汽车充电桩主板及解决方案（双充

简介

ACP620是由郑州睿讯微电子有限公司自主方案设计，并完全符合国家标准GB/T18487.1-2015的14KW交流充电桩智能控制主板，该控制板通过丰富的接口连接相应的输入/输出组件，完成对充电设备的控制和检测。充电流程简单，操作方便，可采用IC卡刷卡充电，也可采用手机微信、支付宝小程序扫码操作。

采用工业级电路板设计，体积仅190*150mm,安装方便，可用于落地式或者壁挂式电桩，广泛用于地下车库、停车场、市政公共停车区等场所。

一、产品描述

1.产品特性

ACP620（双充电枪版本）是由郑州睿讯微电子有限公司自主方案设计，并完全符合国家标准GB/T18487.1-2015的14KW交流充电桩控制板，该控制板通过丰富的接口连接相应的输入/输出组件，完成对充电设备的控制和检测。ACP620由ARM Cortex-M4F内核通用MCU(512KB Flash，192KB SRAM，主频最高可达200MHz)，微知纳特全硬件 TCP/IP协议栈的嵌入式以太网控制器，金升阳15W超小体积AC-DC开关模块电源和隔离电源，50A小型大功率继电器，内置时钟免校准电能计量芯片及电压电流互感器，支持外接485通讯，外部时钟、外部存储Flash 和硬件CP电路等组成。郑州睿讯微电子有限公司致力于为客户提供整套的交、直流充电桩的解决方案以及配套的辅助模块，其中包括计费控制单元、交流和直流充电桩控制器以及通讯透传模块。通过提供从硬件到软件及电桩控制平台的整体解决方案使客户能够快速设计、搭建出高可靠性的充电桩产品，大大减少了产品开发的时间和难度，缩短了产品的研发生成周期及投入市场周期，使产品更快投入市场，明显增强产品的市场竞争力。

2.技术规格

二、硬件参数：

• 采用ARM Cortex-M4F高性能处理器
• 硬件看门狗及外置加密电路
• RTC实时时钟
• 电压采集回路
• 电流采集回路
• 漏电流保护电路
• 接地不良检测电路
• 485接口
• 工业级以太网接口/4G通讯接口
• 温度检测、急停检测、黏连检测、过流检测、故障检测
• 灯带及显示屏接口
• 国标 CP信号
• FOTA远程升级/USB接口本地升级
• 供电电压：220Vac

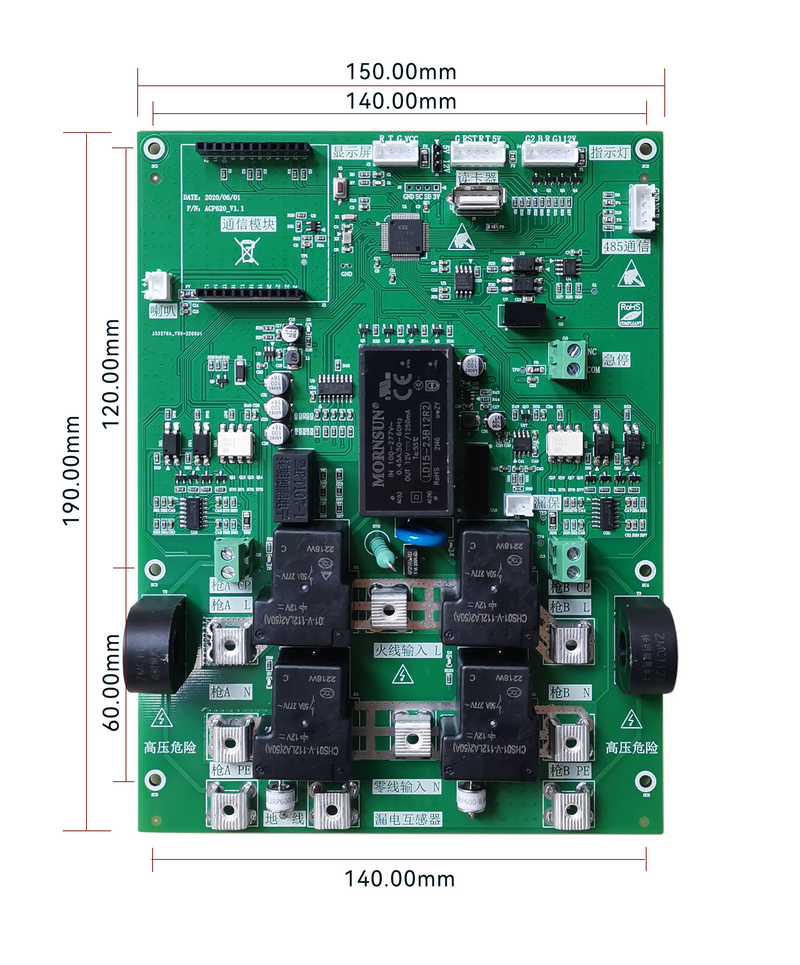

三、产品尺寸图

三、可选配件

四、产品优势

1、增强充电功能：具有按时间充、按电量充、预约时间充、自动充满、手动充电功能的各种充电模式；

2、信号检测功能：输入输出检测、IC卡检测、计量检测、急停检测、网络检测，运行状态及故障检测；

3、安全防护功能：交流输入过压、欠压、过流、漏电、短路、防雷、充电连接异常保护等；

4、支付功能：充电桩具备二维码手机扫描支付功能，配备IC卡读卡器可同时刷卡支付；

5、人机交互：配备4.3、5.7、7.0、8.0、10.0寸工控触摸屏，可根据产品的种类和需求定制；

6、通讯接口协议：工业以太网口、RS485、4G；满足国家标准通讯协议，可根据产品的种类和需求定制；

7、充电接口：一机一枪、一机两枪、根据产品的种类和需求定制；

7KW/14KW交流充电桩控制板系统基本部件：智能控制充电主板、读卡器、工控触摸屏这三块我公司可以一次性为客户做好程序，客户可以买回去就能组装，快速开发出您的充电桩，快速在充电桩行业占有一席之地。
