开关电源“Y电容”都是如何计算的？

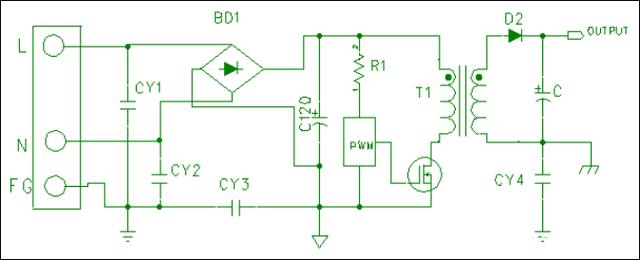

开关电源基本原理图

1.一次电路(Primary Circuit) ：

直接与外部电网电源连接的。

2.二次电路(Secondary Circuit)：

位于设备内与一次侧相隔离的那部分电路。

3.Y-电容(Y-Capacitor)：

跨接于一次电路与地或一，二次电路之间的高压电容。

开关电源接地、漏电流、耐压测试（安规）

1.接地连续性测试(Ground Continuity Test)：

A.定义：

从Inlet PG 端上通过电流至使用者可接触的接地端，确保其阻值小于规格值，达到接地保护的功用。

B.标淮：

1.输入电流不大于25A，(DC or AC)电压不超过12V，时间至少3秒(TUV要求)。

2.测试结果：电阻值不得大于100 mΩ

2.接地泄漏电流测试(Earth Leakage Current Test)：

A.定义：

通过一个被安规单位(UL,TUV,CSA…)认可的“人体阻抗模拟电路”，测量当待测物 (SPS)接通电源时在可触到的金属部件与地之间流经人体的电流量。

B.标淮：

1.输入电压为额定电压上限的106%

2.测试结果：Class I≦3.5mA;Class II≦0.25mA

3.耐压测试(Dielectric Withstand Voltage Test)：

A.定义：

又称高电压介电测试，即 Hi-pot(High Potential)Test，从一次侧对二次侧(或一次侧对地)之间实施高电压以确定内部绝缘层有隔离危险电压的功用。

B.标淮：

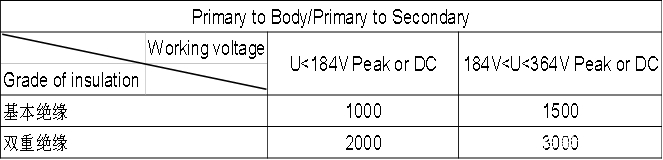

1.输入电压为下列所示：

2.测试结果：不可有绝缘击穿现象(Breakdown)

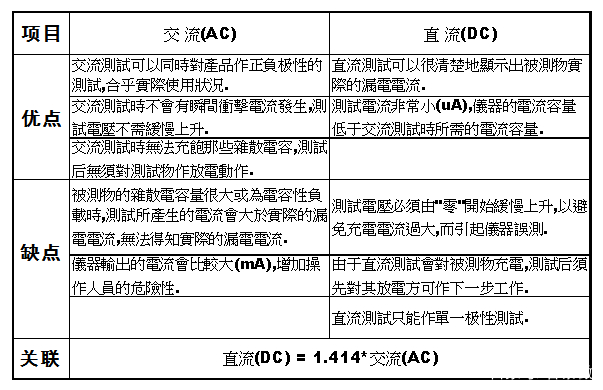

耐压测试交流与直流之区别

耐压测试之漏电流计算方法

1. DC 测试之漏电流设定：

DC 测试电流非常小(μA),一般一次侧对二次侧之间实施DC高电压,漏电流设定:0μA~100μA

2. AC 测试之漏电流理论计算：

计算公式：I =2πfV*Cy

其中：

f— 测试电压频率 ( 50Hz or 60Hz )

V— 测试电压 ( unit : volt )

Cy—跨接于一次侧与地或一，二次侧之间的Y电容总和。

所以：Imin = 2πfV*Cymin

Imax = 2πfV*Cymax

Cy 电容计算 ：Cy =Cy1 Cy2 Cy3 …

若一次侧地与二次侧地之间跨接一颗Y电容(Cy0 )，则：

Y电容公差一般为 ：/-20% OR /-10%

3. 实际设定AC 测试漏电流时需考虑下列因素：

1.考虑初始漏电流：

初始漏电流即在无待测物状态下,所测得的漏电流。

2.考虑Y电容公差：

电源工程师在选择同一颗容量大小的Y电容时，往往有几个型号，但其公差不一样(有的是 /-10%；有的是 /-20%)，给实际漏电流设置带来麻烦，因此我们应该按 /-20% 公差去设定，否则须依 /-10% 公差去设定。

3.考虑实际线路中存在的分散电容，因此漏电流范围设定：(下限取整：上限入整)
