川土微电子CA-IS1311产品概述

川土微电子CA-IS1311 1GΩ输入阻抗、支持-0.1V到2V线性输入、5kVRMS 用于电压检测的隔离式运放新品发布！

01产品概述

CA-IS1311器件是为电压检测而优化的高精度隔离式运放。低的失调和增益误差以及相关温漂能够在–40°C到125°C的温度范围内保持测量的精度。

CA-IS1311器件采用二氧化硅（SiO2）作为隔离层，支持符合UL1577认证的高达5kVRMS的电气隔离。该技术将高低压域分开从而防止低压器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI）意味着CA-IS1311器件在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。器件内部高边电源丢失检测或者欠压锁定（UVLO）功能有助于故障诊断和系统安全。

02产品特性

• 输入电压范围：–0.1V到2V

• 高输入阻抗：1GΩ（典型值）

• 固定初始增益：1

• 低输入失调和温漂：

25°C时±1.5mV（最大值），±15μV/°C（最大值）

• 低增益误差和温漂：

25°C时±0.3%（最大值），±40ppm/°C（最大值）

• 高边和低边均支持3.3V和5V供电电压

• 宽工作温度范围：–40°C到125°C

• 额定工作电压下使用寿命大于40年

03典型应用

• 工业电机控制与驱动

• 隔离式开关电源

• 不间断电源

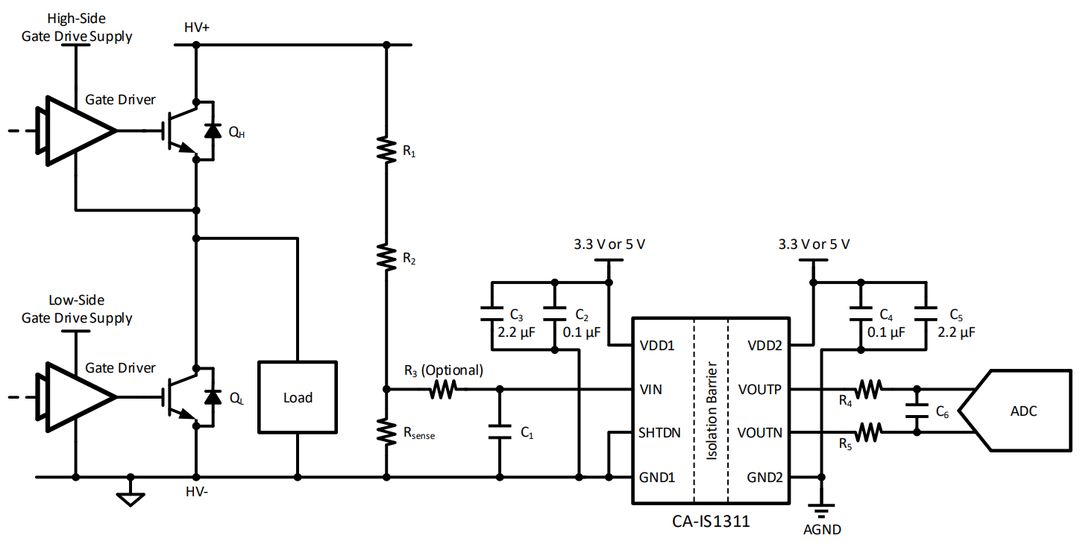

04应用框图
