如何选择合适的电源模块？

在设计系统电源电路时，是否一直徘徊在隔离与非隔离电源之间的选择？如何寻找高可靠性和高性价比的电源模块？ZLG致远电子推出P系列隔离电源模块与ZYM系列非隔离电源芯片产品，满足不同场合的应用需求。

在选择隔离与非隔离电源之前，我们先了解下两者之间的优缺点，然后根据需求，参考P系列隔离电源模块与ZYM系列非隔离电源芯片产品性能特点，选择一款合适的产品。

 隔离与非隔离电源的优缺点

一般从电源的拓扑选择上，能够比较清晰地知道隔离与非隔离电源的主拓扑类型，例如：非隔离电源主要有Buck、Boost、Buck-Boost拓扑；隔离电源主要有正激、反激、半桥、LLC等拓扑。

隔离电源与非隔离电源主要优缺点是从安全性、电路结构复杂程度、电气隔离特性、输入与输出转换效率、设计难易度、性价比以及出现的故障率等方面进行对比。

ZLG致远电子为了进一步简化工程师的设计步骤与降低设计难度、并且大大缩短研发周期，提供高可靠性和高性价比的P系列隔离电源模块与ZYM系列非隔离电源芯片产品。

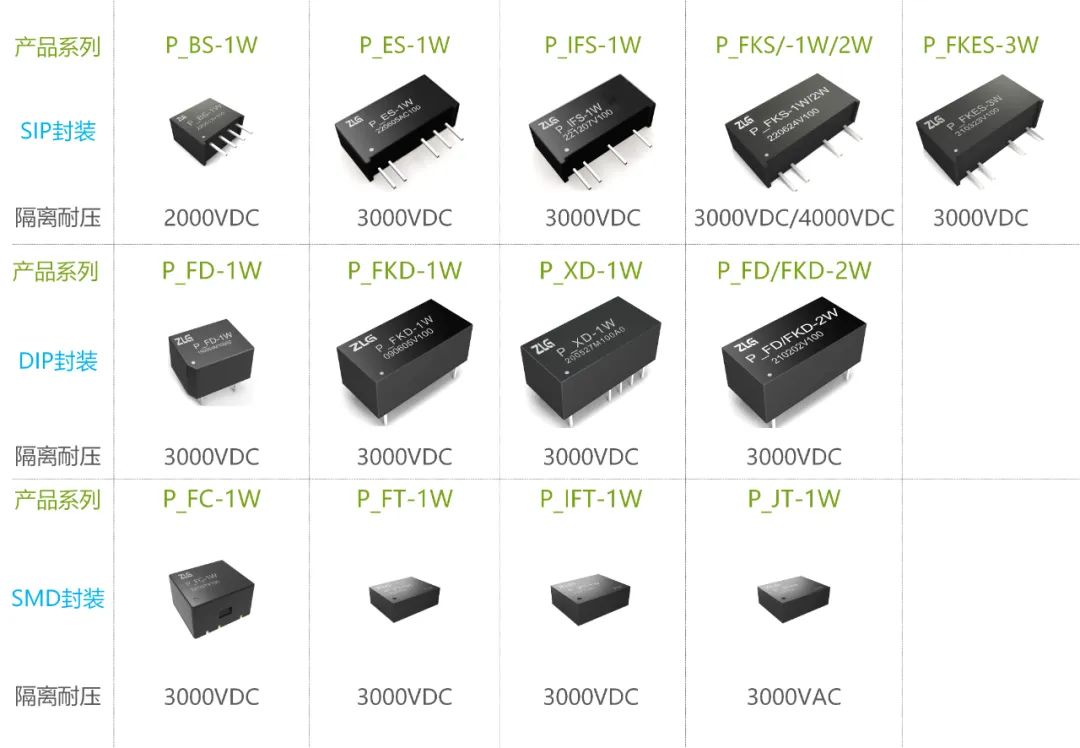

 P系列隔离电源模块P系列产品是基于自主研发的IC而设计。为了满足不同用户的需求、适应各种复杂的工况环境，推出1~3W输出功率的产品。输入电压：3.3V、5V、12V、24V；输出电压：5V、12V、15V、24V、±5V、±12V、±15V；隔离电压：2000VDC、3000VDC、4000VDC；封装包含SIP、DIP、SMD。

图1 P系列隔离电源模块

应用如下：

1. 系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源。
2. 对安全有要求的场合，如需接市电的AC-DC、或电力电源、储能电源，为保证人身的安全必须用隔离电源，有些场合还必须用加强隔离的电源。
3. 对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。

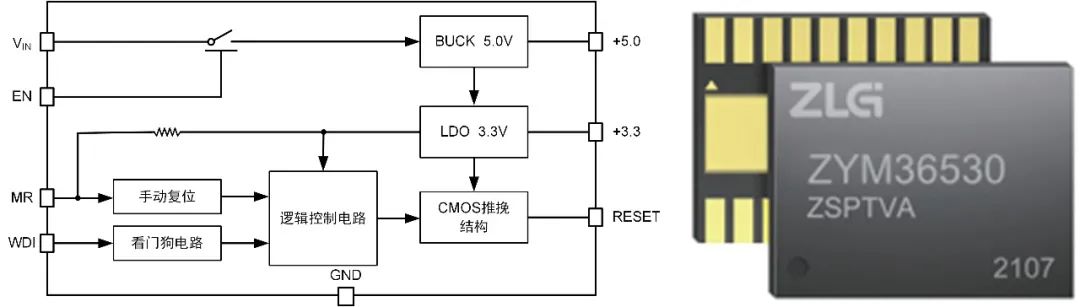

 ZYM36530非隔离电源芯片ZYM36530为6.5V~36V宽电压输入范围，5.0V和3.3V两路输出电压，且具手动复位和超时复位功能的看门狗电源管理芯片。其中5.0V输出是由BUCK电路输出，工作频率为500kHz，3.3V输出是由LDO输出，具有低纹波噪声特性、输入具有过压与欠压保护、可持续短路与自恢复功能。提供手动复位输入和看门狗复位功能，如MR引脚拉低，则输出复位。

图2ZYM36530示意图

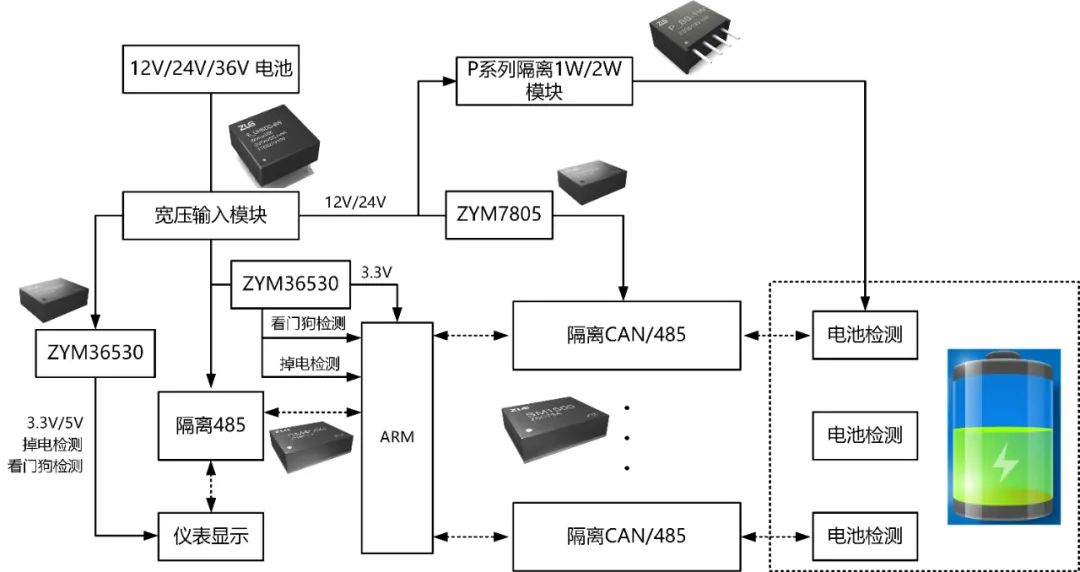

 应用示例P系列隔离电源模块与ZYM系列非隔离电源芯片产品适用于储能、光伏电力、工业控制、智能楼宇、仪器仪表、新能源充电桩、BMS管理系统等领域。如下图，为某用户汽车BMS管理系统方案，该系统主要由主控ARM、仪表显示、隔离CAN/485/232模块、电池检测模组、电源供电模块等构成。其中供电系统由 P系列隔离电源模块、宽压输入模块、ZYM系列非隔离电源芯片组成，为整个管理系统提供高可靠性的供电方案。

图3汽车BMS管理方案
