HX3608 2A高效率升压型DC/DC电压调整器简述

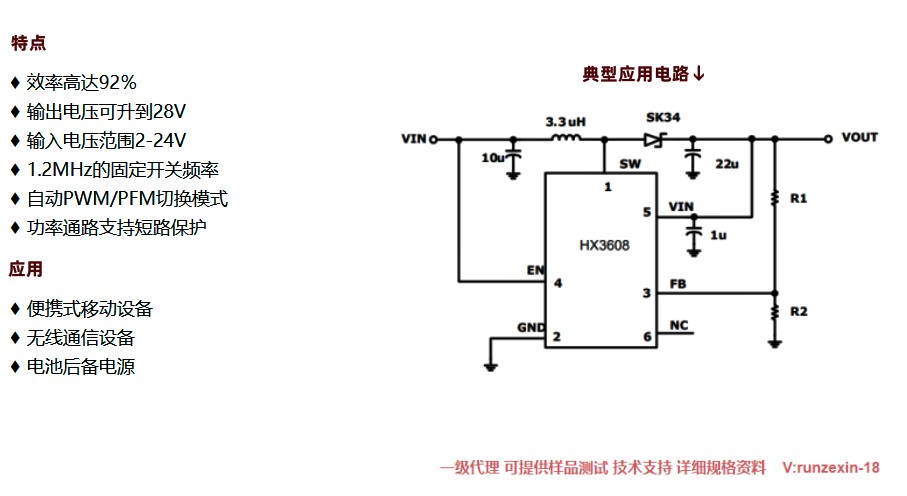

描述

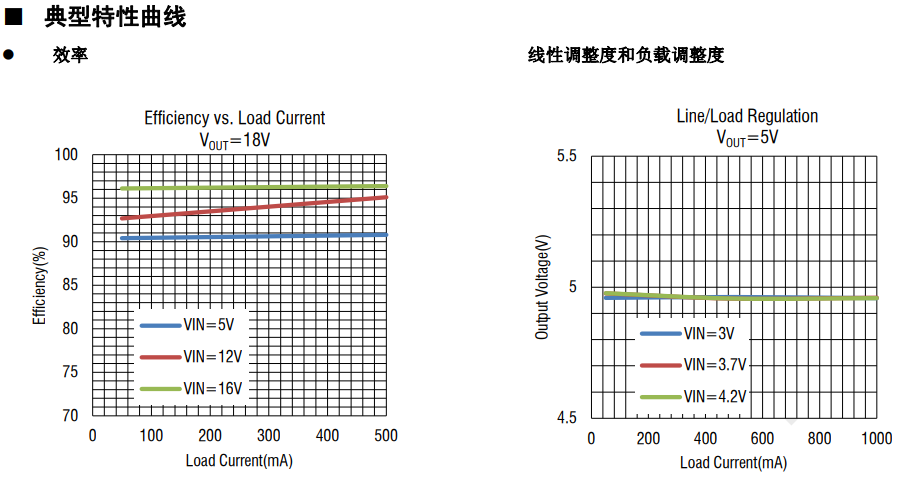

HX3608是一款微小型、高效率、升压型 DC/DC 调整器。 电路由电流模PWM控制环路，误差放大器，斜波补偿电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，内置一个4A的功率开关和软启动保护电路。高达93％的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。

输入输出电容

输入电容和输出电容的容值建议使用22uF以上，为了得到更小的输出纹波，建议输出使用陶瓷电容。 5脚端需要1uF电容做稳压用，建议使用陶瓷电容。

二极管

续流二极管请使用快速响应的肖特基二极管，正向压降越低则负载效率越高。针对不同的输出电压，注意续流二极管的反向耐压选择要足够高（>VOUT+5V）以防止反向漏电或者击穿。
