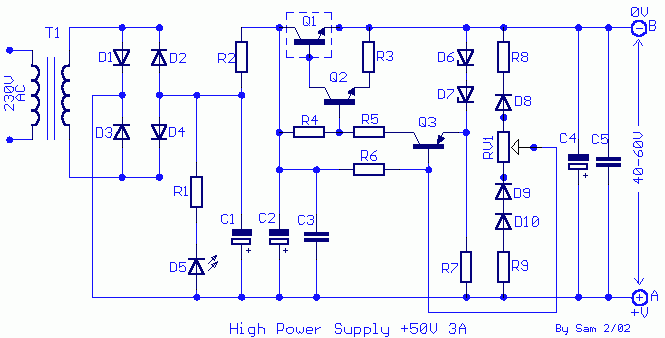

50V 3A直流稳压电源电路图

这是一款直流电源，可为您提供 50V/3A 输出，经过调节和稳定。

组件清单：

有时我们需要一个稳定的、共同调节的电源和相对较高的电压。这些规格涵盖了我们的电路。它是一个可以输出+40V到+60V 3A的电源电路，同时稳定，使用的材料很简单，制造上会有困难，只要寻找一些迹象就足够了 。

对于 +50 V 至 +40 V 的较小输出电压，Q1 足够热，因此需要一个大散热器。

对于大于+50V至+70V的电压，稳定性不令人满意。

结论：理想输出电压为+45V至+60V。在电路图中，RV1的可变电阻/电位器用于在+40V至+70V之间改变输出电压，但也许我们应该用两个固定的电阻器/电位器来代替它。电阻器，完成设置所需值后。原因是随着时间的变化，连接电位器时输出电压高达3V。

注意！正输出对应点[A]和[B]中的0V输出，该点不能接地。
