100W USB PD 3.0电源

什么是PD3.0快充？

PD快充协议

全称“USB Power Delivery”功率传输协议，简称为“PD协议”。2015年11月，USB PD快充迎来了大版本更新，进入到了USB PD3.0快充时代。

USB PD3.0相对于USB PD2.0的变化主要有三方面：增加了对设备内置电池特性更为详细的描述；增加了通过PD通信进行设备软硬件版本识别和软件更新的功能，以及增加了数字证书及数字签名功能。

PD3.0快充

PD3.0协议支持5V3A、9V3A、12V3A、15V3A、20V5A输出，最大功率可以到100W，不仅可以用在手机充电上，还可以用给笔记本或者是显示器供电；

目前笔记本电脑你看到用Type-C接口的充电线的，基本都是PD协议，显示器还是比较少的。

100 W USB PD 3.0电源方案

该方案采用了Power Integrations的新型InnoSwitch3-PD PowiGaN反激式开关IC和HiperPFS-4 PFC控制器IC，仅使用了117个元件，可实现具备功率因数校正（PFC）功能的100W USB PD 3.0 + 数字控制电源（PPS）。

方案的效率水平超过93%，在230V AC下所需的空载输入功率低于40mW。

100 W USB PD 3.0电源参考设计资料

原理图：

PFC部分电路图

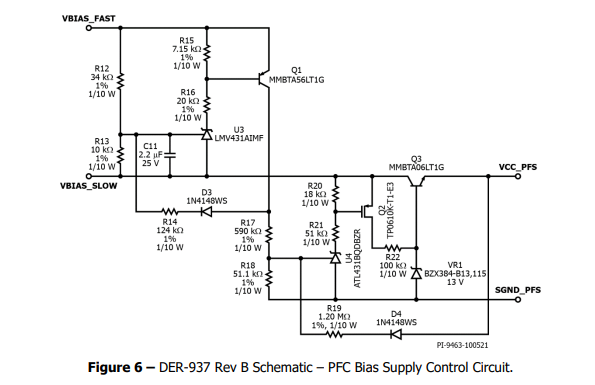

PFC偏置控制电路图

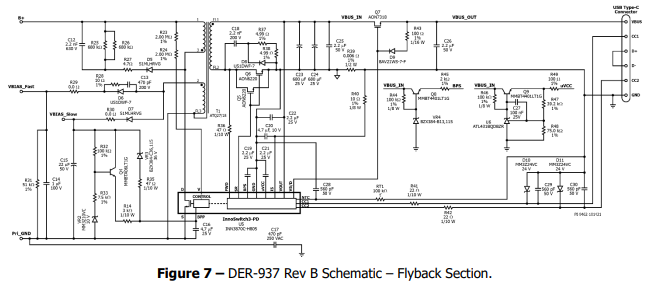

Flyback部分电路图

Gerber文件：

BOM文件：
