常用的电源保护电路有哪些

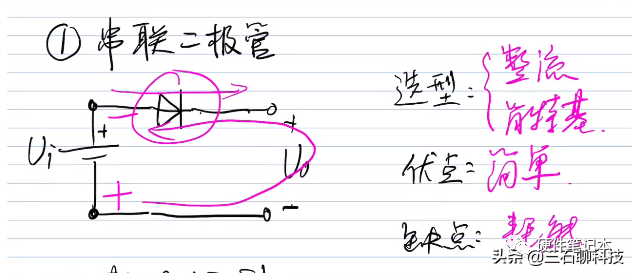

1、串联二极管

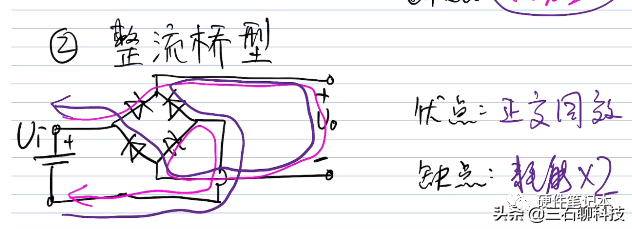

2、整流桥

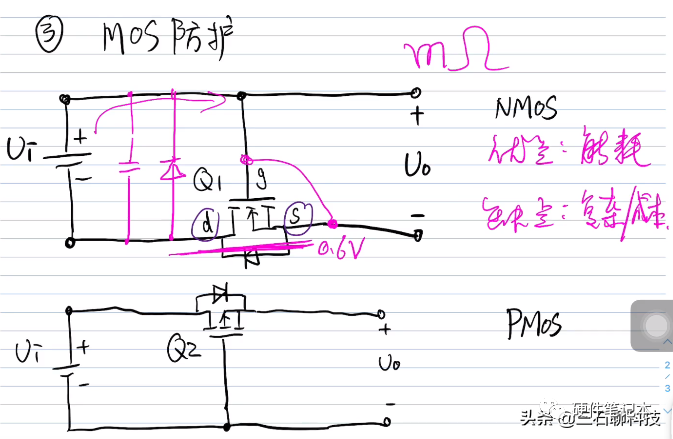

3、MOS防护

G：gate 栅极；S：source 源极；D：drain 漏极

4、保险丝+TVS

TVS选用5V规格：当电压大于5.6V时反向导通。

瞬态按捺二极管的作业原理

瞬态按捺二极管（瞬态电压按捺器）(TVS)的作业原理与(压二极管又名齐纳二极管）稳压二极管相同，但构造上有差别。其最大的差别是通常稳压二极管构成的PN结面积很小，它能接受的反向电流(反向电流是指二极管在规则的温度和最高反向电压效果下，流过二极管的反向电流)较小。

通常小功率稳压管(0.5～1W)其最大反向电流为几十毫安到几百毫安；而瞬态按捺二极管的PN结面积较大，可耗散的功率较大，答应最大的反向电流可达几安到几十安。因而它能够吸收瞬时高电压脉冲所形成的刹那间大电流。通常稳压二极管是0.5～3W，而瞬态二极管达300W到1500W，有些用于高压的可达10kW以上。

保险丝选用自恢复保险丝：当电流变得非常大是电阻也变得非常大，过段时间自恢复。

后端接一个大电容：5V电路突然接入12V电源，虽然TVS会导通但是也是有一个时间差，后端电路会受到冲击。后端加入一个大电容，电压会有一个缓慢爬升的过程，基本升到5.6v左右停止。
