mos管栅极串联电阻作用 mos管栅极电阻一般多大

不知道大家有没有注意到，在一些mos管开关控制电路中，我们经常可以看到有些设计会在栅极串联一个小电阻。相信很多朋友对此知道一些，当然相当一部分可能没仔细研究过。那么今天我们就通过仿真实验来探究下这个问题，本文主要回答两个问题： 1、mos管栅极为什么串联电阻？ 2、如何选择mos管栅极串联电阻阻值？

RLC震荡原理

在开始之前，我们先来了解下RLC震荡的原理，有助于我们后面理解。我们知道在电子元器件中，电容与电感属于能量消耗器件。那么当我们将电容、电感串联在电路中时，为了维持能量守恒，储存在电路中的能量会在电容电感中互相转换，这个转化的频率通常我们称之为特征频率。这个特征频率我们可以通过理论计算得出。有时候我们也会把电阻与电感电容串联到一起，因为电感本身属于耗能器件，因此我们将电阻在RLC串联电路中扮演的角色称为阻尼，其作用就是消耗能量。

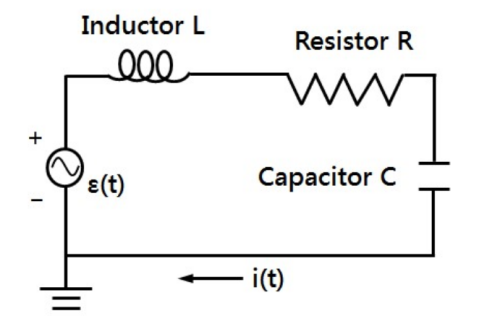

如下图1所示就是最简单的RLC串联电路模型，其中左边的电源用来驱动RLC电路。

图1 RLC串联电路模型

通过理论分析，我们可以知道：

，系统处于过阻尼状态；

，系统处于临界阻尼状态；

，系统处于临界阻尼状态；

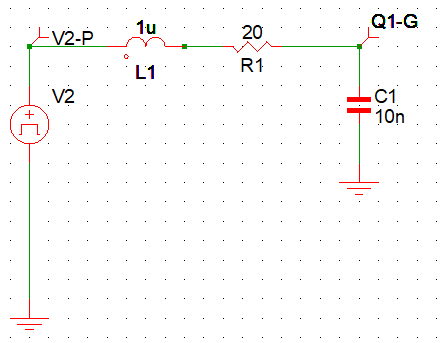

图2 RLC谐振串联电路图，其中V2为驱动源

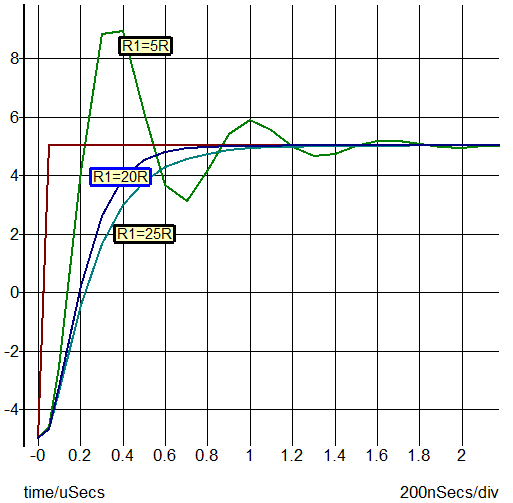

图3 R1在不同阻值下电容两端的波形

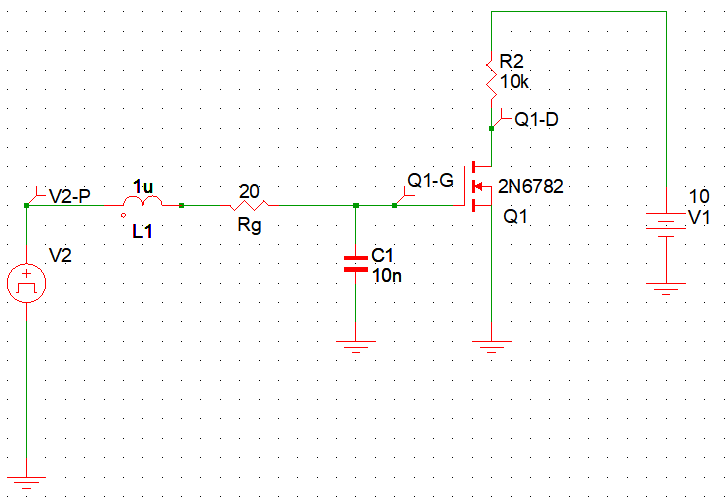

图4 mos管开关驱动电路

1、MOS管栅极为什么串联电阻？

在MOS管的驱动电路中，由于布线原因，驱动路径上会存在着各种分布电感L，他们与MOSFET的杂散电容会形成谐振电路。
