神奇的电路-桥式整流电路

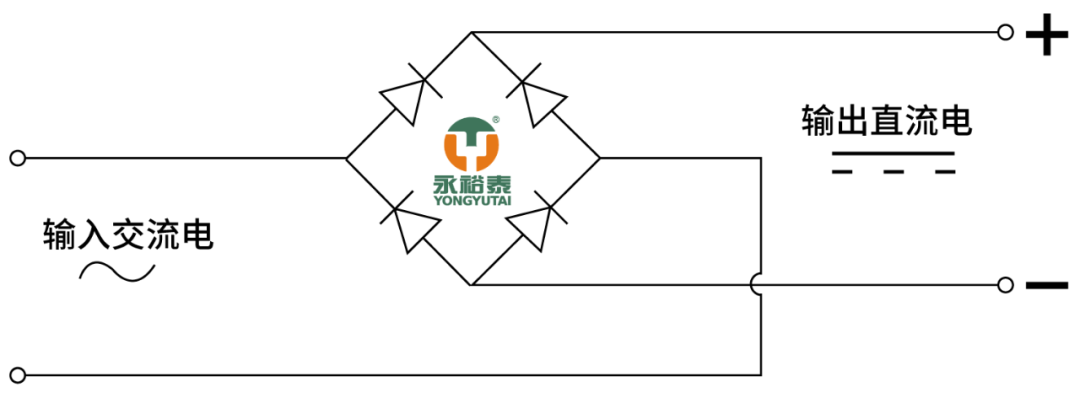

桥式整流电路是由四个二极管连接在一个闭环“桥”配置中，以产生所需的输出，桥式整流电路也称为整流桥。

工作原理

正半周

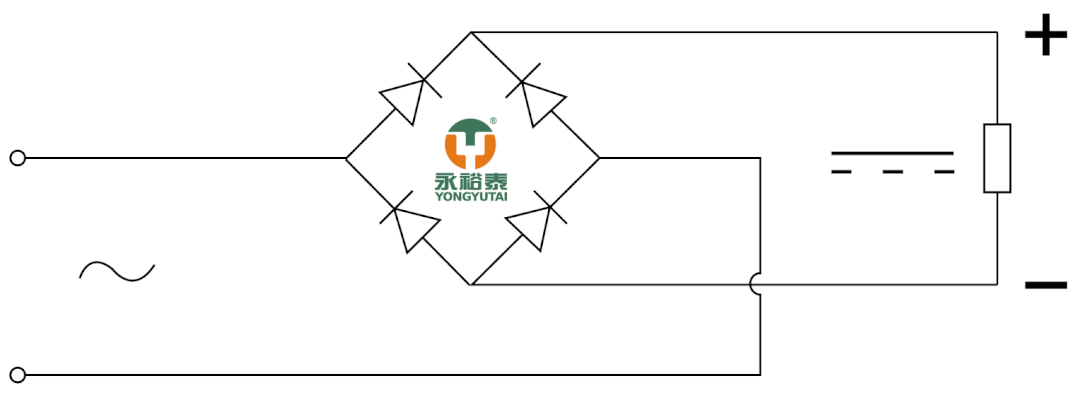

在正弦波的正半周期，连接到菱形左边的电压为正，连接到菱形右边的电压为负。两个二极管导通，允许电流正向流动。剩余两个二极管截止，阻止流动通过，相当于断路。电流从上方的端子沿着路径往右流到负载，再沿着负载流到输出，返回时沿着路径回到下方的电源端。

负半周

在正弦波的后半部分，连到菱形左边的输入为负，连到菱形右边的输入为正，电流从下方的端子沿着路径往右流到输出，返回时沿着路径回到下方的电源端。

产品作用

⑴电源变压器：将电网交流电压变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。

⑵整流电路：利用具有单向导电性能的整流元件，把方向和大小都变化的交流电变换为方向不变但大小仍有脉动的直流电。

⑶滤波电路：利用储能元件电容器两端的电压不能突变的性质，把电容与整流电路的负载并联，就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。在小功率整流电路中，经常使用的是电容滤波。

⑷稳压电路：当电网电压或负载电流发生变化时，滤波电路输出的直流电压的幅值也将随之变化，因此，稳压电路的作用是使整流滤波后的直流电压基本上不随交流电网电压和负载的变化而变化。
