一种220V交流电压转换为24V直流电压电路

高压交流电压转化为低压直流电压，可实现的方法有很多，比如使用容阻降压+24V稳压管的方式，这种方式一般只用于小电流场合（电流小于100mA）；开关变压器、开关管等组成的自激或它激方式开关电源，如今开关电源十分普及，我们常用的手机充电器、笔记本、显示器适配器等几乎都是采用开关电源的方式，主要是因为开关电源效率高而且体积小、重量轻，抗干扰性强，电压范围宽等优势，不足之处就是纹波比较大，电磁干扰大；还有简易的变压器降压、整流、线性稳压的方式等。

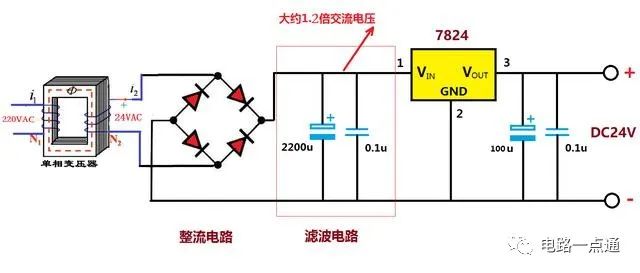

下面介绍比较简易的24V电源实现方法，比较适合初学者。

（1）购买一个220VAC转24VAC变压器，输出功率根据实际需求而定；

（2）再通过桥堆（桥式整流）将24V交流电整流为直流电，整流后的电压约为0.9倍的24V，其中桥堆可以使用4个整流二极管代替；

（3）通过电容进行滤波， 滤波电容的大小跟负载电流、纹波系数有关，滤波电容的计算公式为：0.289/[f×（U/I）×ACv]，单位为F，其中0.289是由半波阻性负载整流电路的波纹系数推演来的常数；f是交流电的频率，单位HZ，比如我国市电为50HZ；U为整流电路最大输出电压，单位V；I为整流电路最大输出电流，单位为A；ACv为纹波系数。就不作详细计算了，此处滤波电容选择2200μF，关于耐压值的选择，由于24VAC整流后的直流电压最大值为24×1.414V≈34V，再考虑70%的降额设计（头条@技术闲聊原创），由34V÷0.7≈48.6V，因此，耐压值选取50V。经过滤波后的直流电压约1.2倍的交流电，即24V×1.2=28.8V；

（4）然后再经过常用的线性三端稳压器7824进行降压、稳压，可得稳定的24V直流电压输出，7824的最大输出电流为1.5A，注意根据实际负载电流情况计算7824的自身功耗，考虑散热问题。自身功耗计算公式P=（输入电压-输出电压）×负载电流，若负载电流为1A，则P=(28.8V-24V)×1A=4.8W，需增加散热片。
