降压型开关电源芯片输出纹波过大怎么解决

使用了一颗降压型开关电源芯片，型号是：XL1509-ADJ。用于将 24V 电压降到 14V。

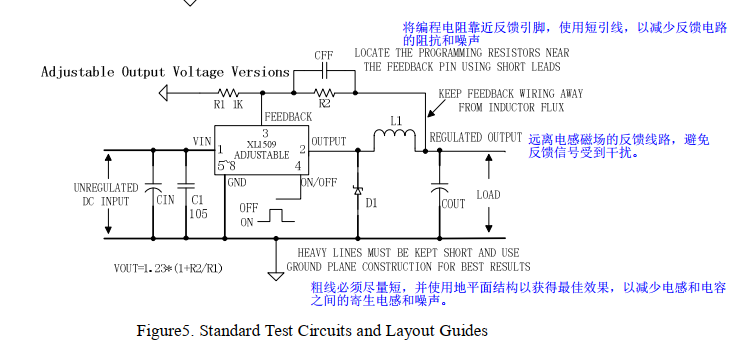

数据手册给出的参考电路如下：

实际电路图如下：

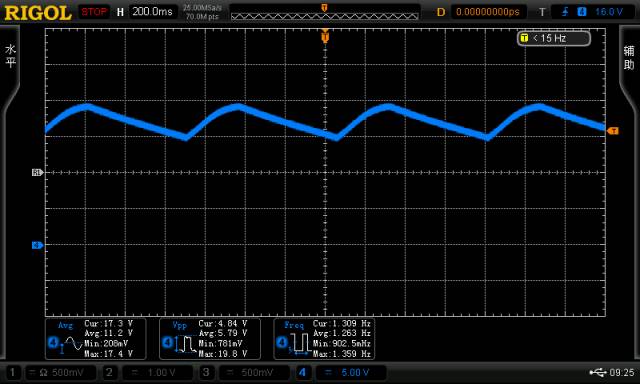

调试时发现 14V 输出纹波大，达到了惊人的 4.84 V:

头翁的一下子，差点晕过去。

头疼归头疼，但转念一想：每一次碰到的问题，都是我们技术进步的机会。

静下心来，去看数据手册，发现手册里有这样一句话：

For output voltages greater than approximately 10V, an additional capacitor CFF is required.

原文如下：

顺便吐槽一下芯片生产商：芯龙，一个***公司，手册非得弄成英文的，中文他不香吗？

英文的意思是输出电压超过10V, 得加补偿电容。但，我照着手册给出的计算公式：CFF=1/(311000R2), 计算出来，11k 应该并联3nF 电容，没有正好的，我找了颗3.3nF 电容，焊上，不管用。又试了其他容值的，都不行，算了。

我降压得了，把输出电压讲到12V（将R33 改为 9.1k）, 纹波总算是 OK 了：

虽然没有完全解决问题，但也算绕过去了。

总结：

数据手册是爹，设计电路时，主要芯片的数据手册要通读。
