12V/3A稳压电源电路图及原理讲解

这里我们提供强大的12V/3A稳压电源电路。当然该电路提供12V稳压电源，输出电流高达3安培。它专为与带有线性功率放大器的 2m 手持式设备和 CB 便携式 QRP 设备一起使用而设计。

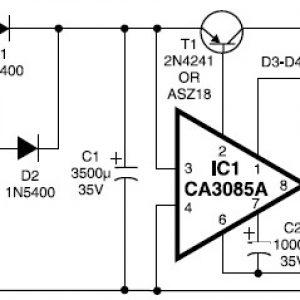

电源电路采用8引脚TO-5封装的单片IC CA3085稳压器。其显着特点包括良好的负载和线路调节、高达 100mA 的输出电流(通过附加传输晶体管可增加到几安培)、输出短路保护和较低的输入电压。

通过从 CA3085 的引脚 2 驱动外部串联晶体管 2N4241 (T1) 可实现低功耗。正常输出引脚8通过二极管D3和D4返回地，以确保线性区的误差放大操作。空载时纹波抑制约为 50 dB，满载时纹波抑制约为 35 dB。

2N4241 上的 2x2x2.5cm 铝散热器固定在面积为 12.5cm2 的 1.5mm 黑色铝板上，有助于 12V/3A 稳压电源电路散热，而不会超过最大器件额定值。

CA3085 在自由空气中无需任何散热器即可耗散高达 650mW 的功率。 AFCO 制造的 C-05-4 散热器适用于该 IC。不适当的散热器可能会导致器件结温超过限制，从而导致器件逐渐恶化。
