9v稳压电源电路图讲解

一个简单的稳定9V稳压电源，内置IC723、2N3055和一些外部元件。

9伏稳定电源组件

T1=115/10VAC变压器。不需要中央水龙头。

IC1=μA723、LM723或同等产品。

Q1=2N3055，NTE130

BR1=40V-5A

R1=0.56欧姆1瓦R2=750欧姆，5%

R3=2K7（2700欧姆）

P1=1K，电位计C1=2200uF25V

C2=470pF

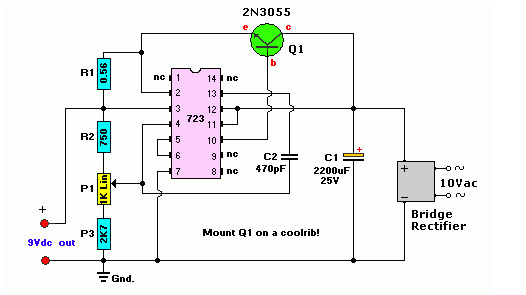

9V稳压电源原理图
